Comment installer son matériel ZWO

Cette page vous permet de simplement découvrir comment installer son matériel ZWO ensemble pour une utilisation optimal.
Le but étant le plus généralement d'obtenir un BF de 55mm en astrophoto voici les différentes solution apporté par ZWO.
Cela dit ce n'est pas une généralité absolue, d'autres systèmes demandent d'autres distance de BF mais ces 55mm restent tout de même la majeur partie des cas.



1. Caméras refroidies 4/3 ”, 1” et à petit format:

ASI1600 /294/183/533

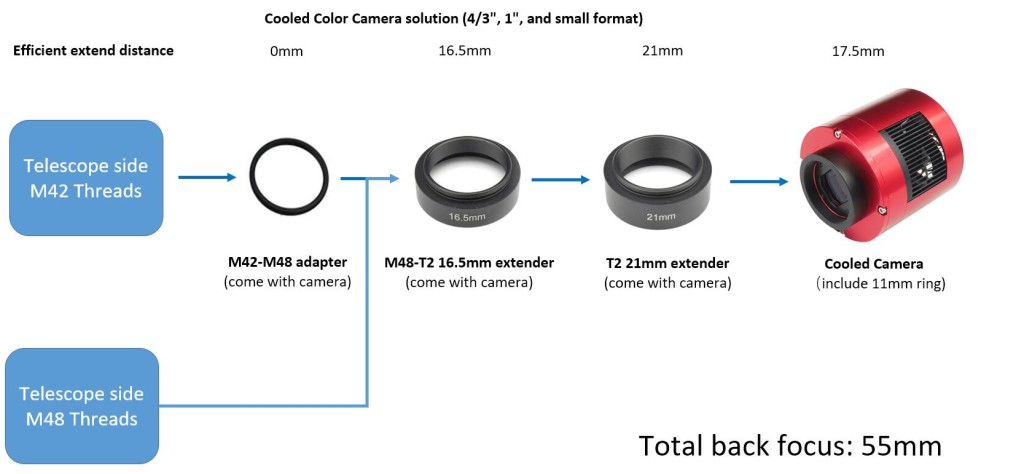

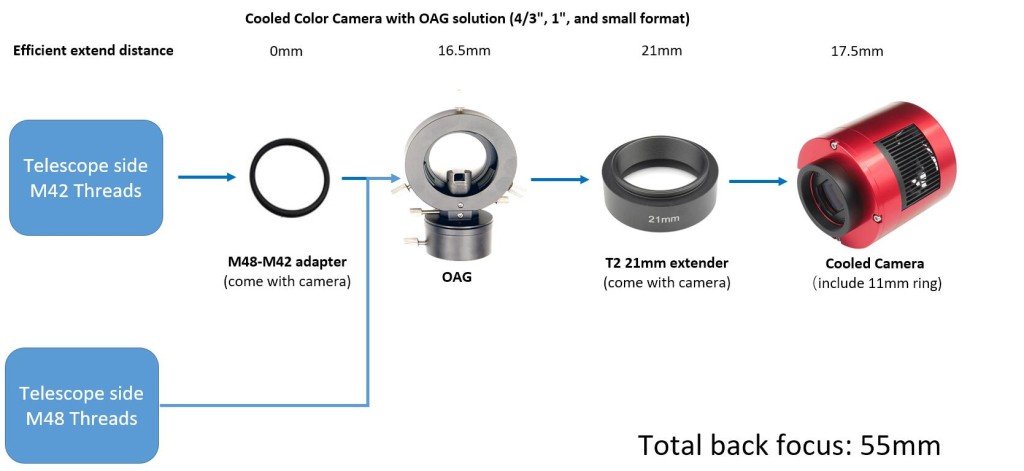

1) Sans tiroir à filtre ni roue à filtres:

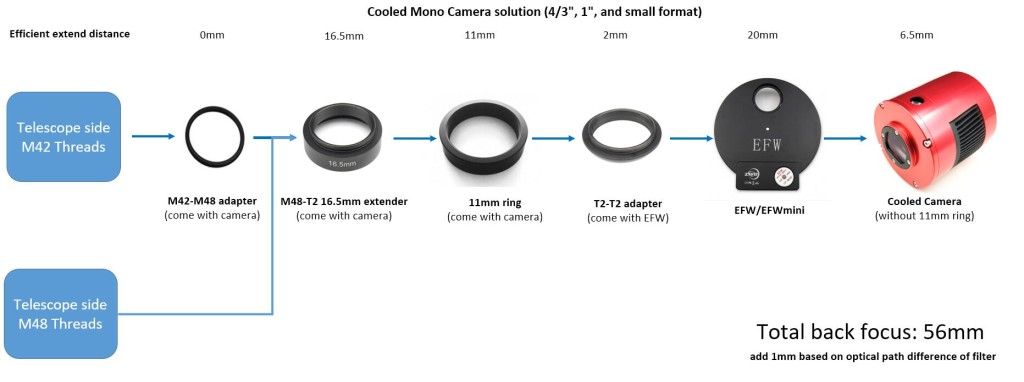

2) Avec Roue à filtres 1"25/31mm/36mm





3) Avec roue à filtres 2"

Remarque: la distance focale totale du dos de cette solution est de 56 mm; Les deux adaptateurs T2-M48 16,5 mm et M48-M42 ont pu être remplacés par un adaptateur M48-M48 16,5 mm.

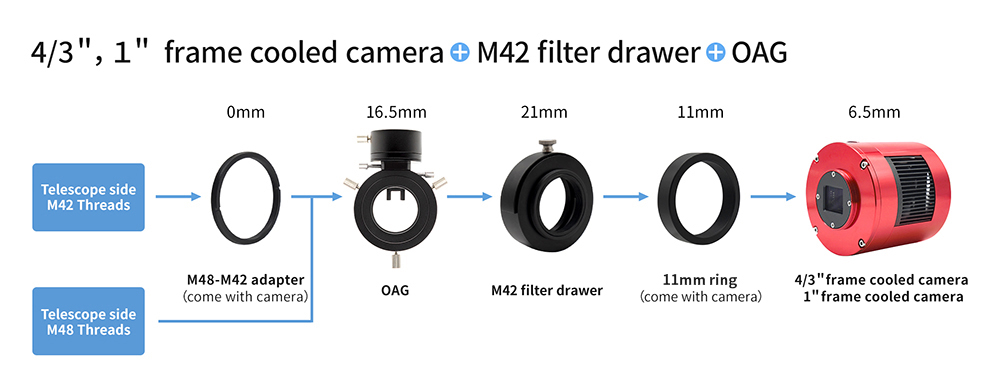

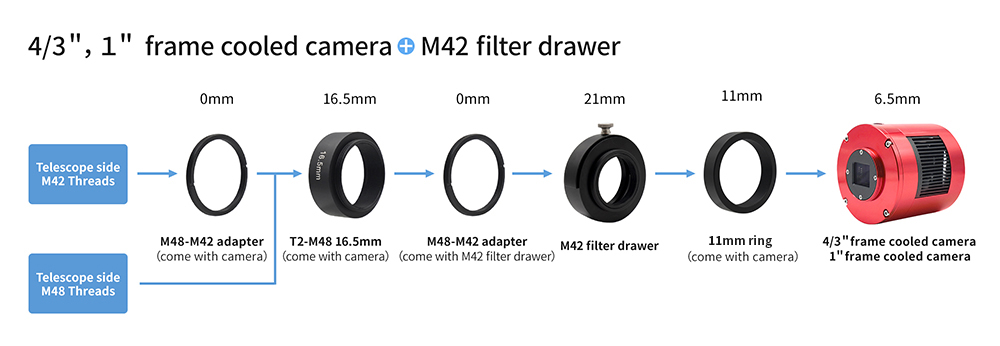

4) Avec Tiroir à filtre

Remarque: Les deux adaptateurs T2-M48 16,5 mm et M48-M42 pourraient être remplacés par un adaptateur M48-M48 16,5 mm.

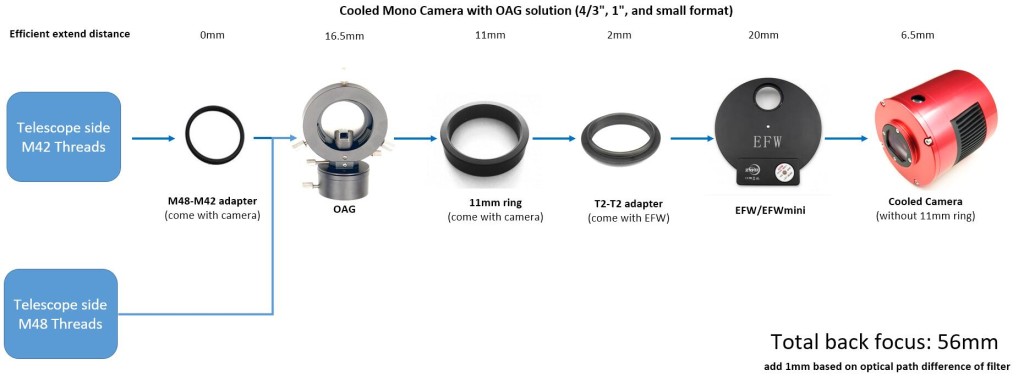

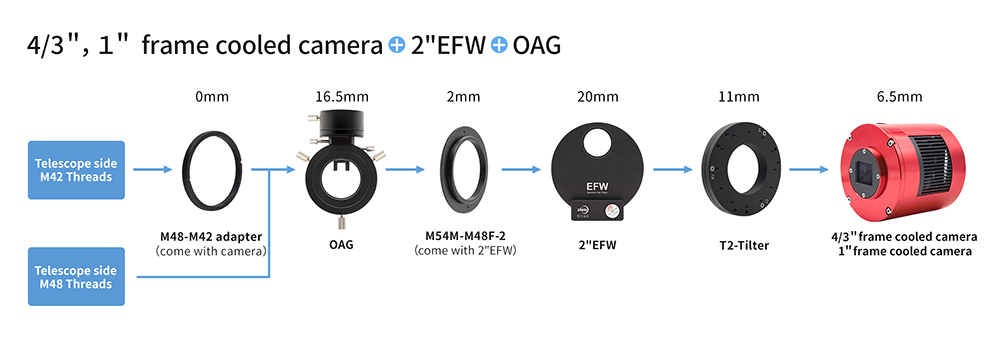

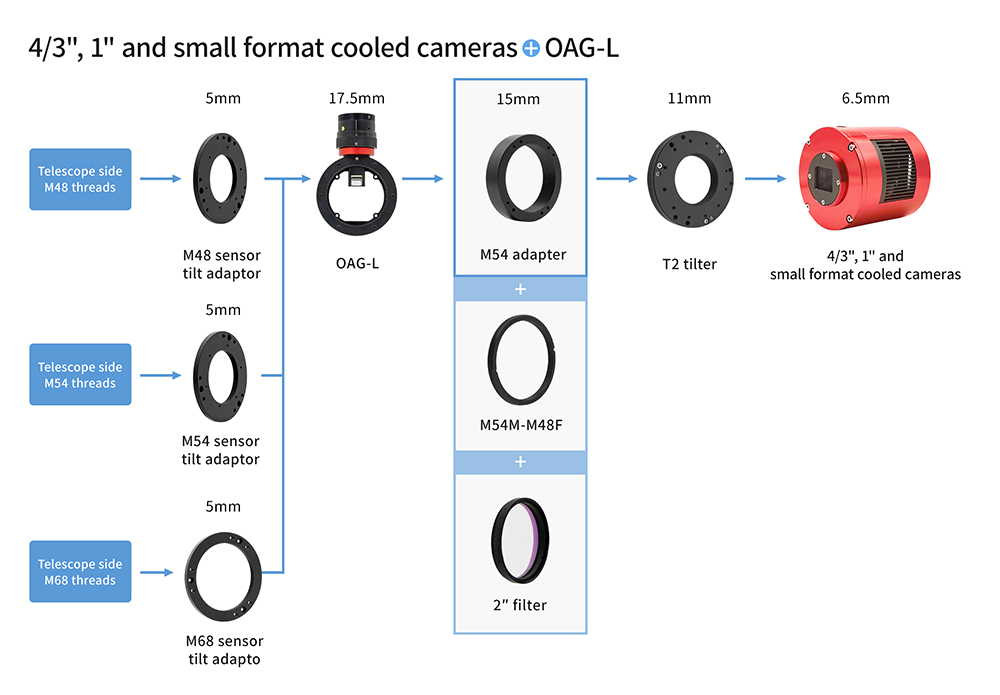

5) Avec OAG-L et 2 ”

Si vous avez un OAG-L, mais que vous n'avez pas et que vous souhaitez utiliser une roue à filtre pour atteindre le BF de 55 mm.
Ensuite, vous pouvez utiliser l'adaptateur M54 à la place. Il vous permettrait également d'ajouter un filtre de 2 pouces dans le train d'image.

2. Caméras refroidies APS-C:

ASI2600 / 071

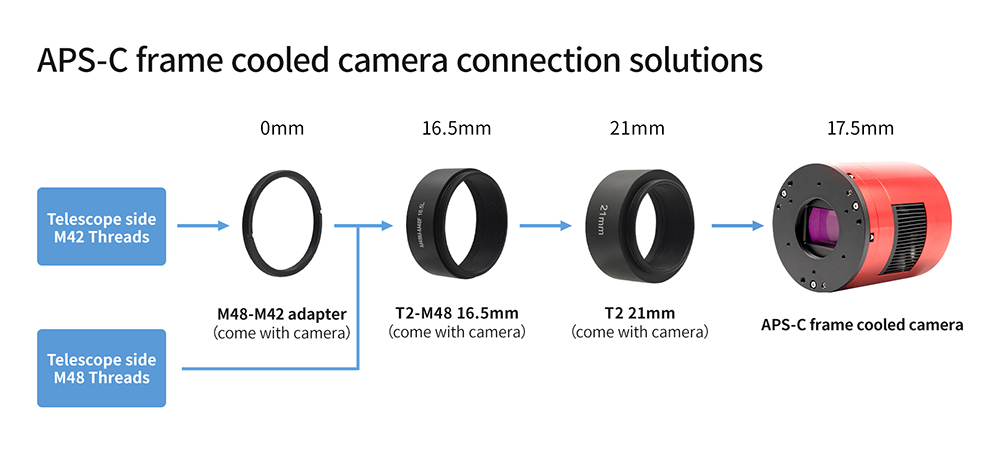

1) Sans tiroir à filtre ni roue à filtres:

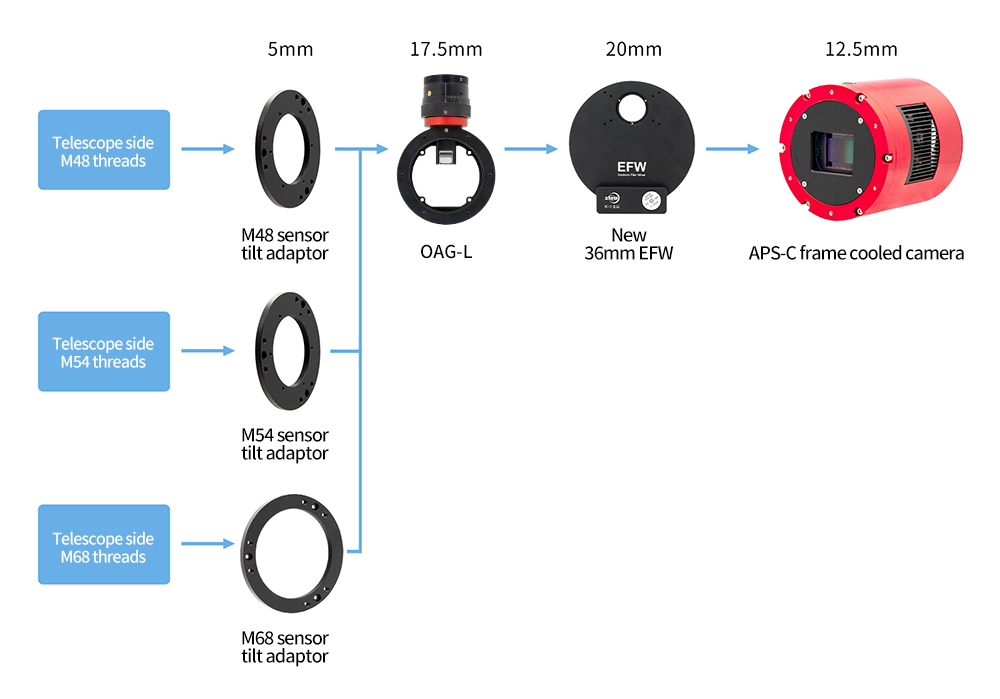

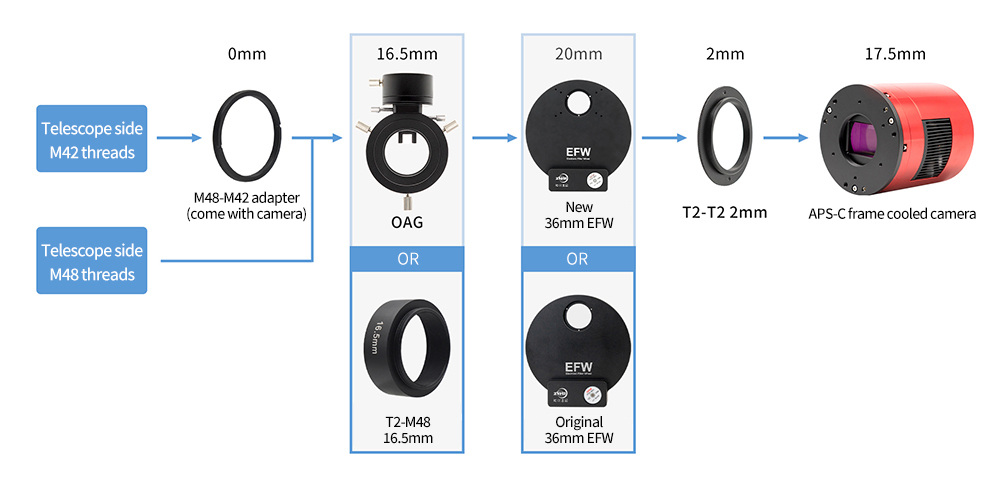

2) Avec Roue à filtres 36mm

Remarque: l'adaptateur T2-T2 2 mm est livré avec a RAF de 36 mm.

Remarque: La plaque d'inclinaison du capteur M42 attaché à la caméra doit être enlevée. Vous devrez peut-être réajuster l'inclinaison lorsque vous réinstallez la plaque en arrière;
Le OAG d'origine ne peut pas être remplacé par OAG-L, mais si vous avez le M68 OAG, vous pouvez utiliser le M68 OAG à la place;
Cette méthode ne prend pas en charge les télescopes avec des threads M42 du côté final.

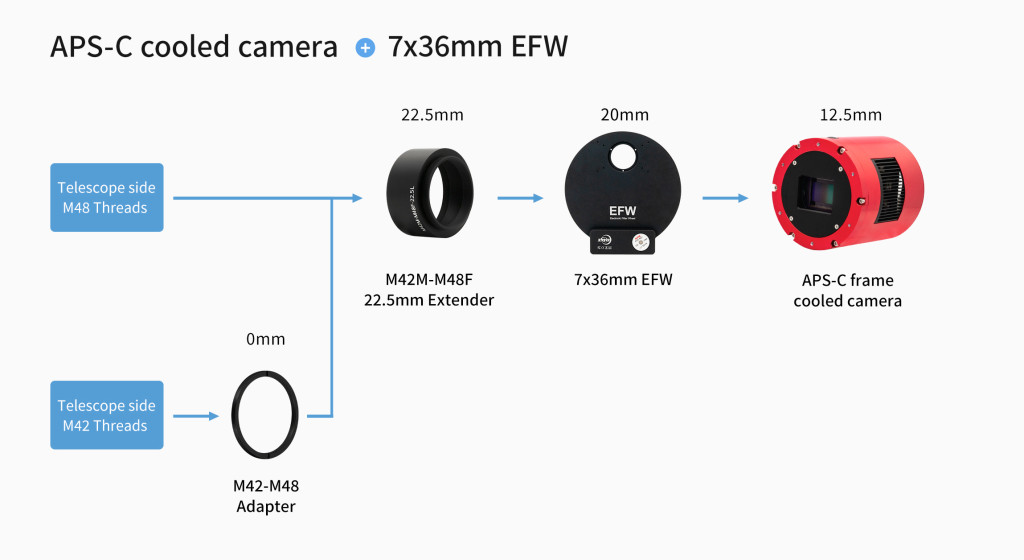

Remarque: Cette méthode ne prend en charge que les télescopes avec des threads M42 ou M48 du côté final. L'extenseur M42M-M48F 22,5 mm doit être acheté séparément.

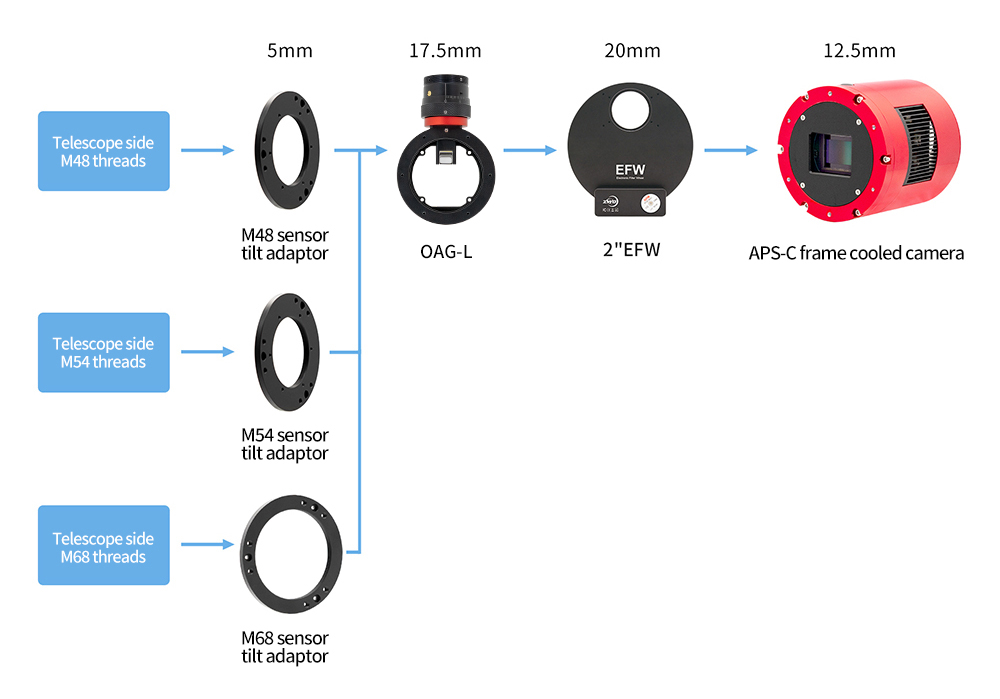

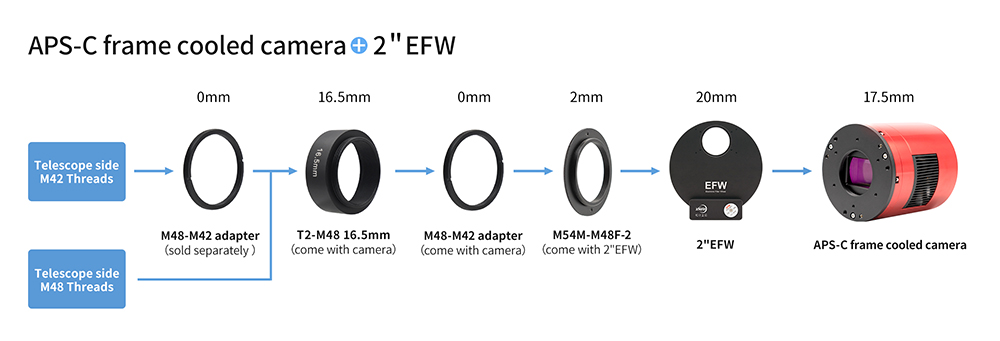

3) Avec Roue à filtre 2"


Remarque: la distance focale totale du dos de cette solution est de 56 mm; Les deux adaptateurs T2-M48 16,5 mm et M48-M42 ont pu être remplacés par un adaptateur M48-M48 16,5 mm.


Remarque: La distance focale totale du dos de cette solution est de 56 mm.

Remarque: La plaque d'inclinaison du capteur M42 attaché à la caméra doit être enlevée, et vous devrez peut-être réadapter l'inclinaison lorsque vous réinstallerons la plaque en arrière;
Le OAG d'origine ne peut pas être remplacé par OAG-L, mais si vous avez le M68 OAG, vous pouvez également utiliser le M68 OAG à la place;
Cette méthode ne prend pas en charge les télescopes avec des threads M42 du côté final.

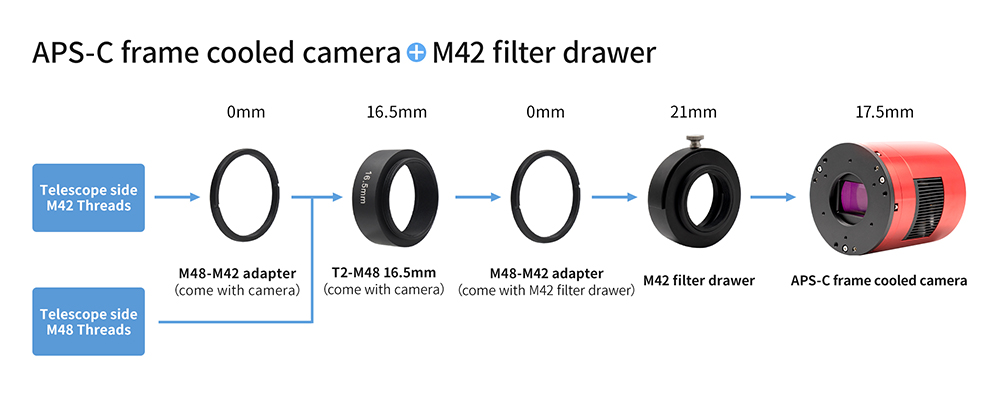

4)  avec porte filtre 2"

Les deux adaptateurs T2-M48 16,5 mm et M48-M42 ont pu être remplacés par un adaptateur M48-M48 16,5 mm.

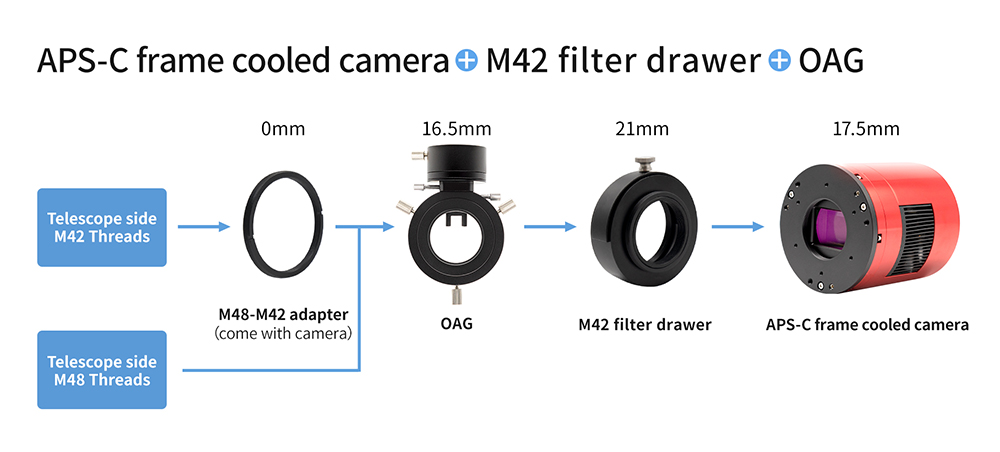

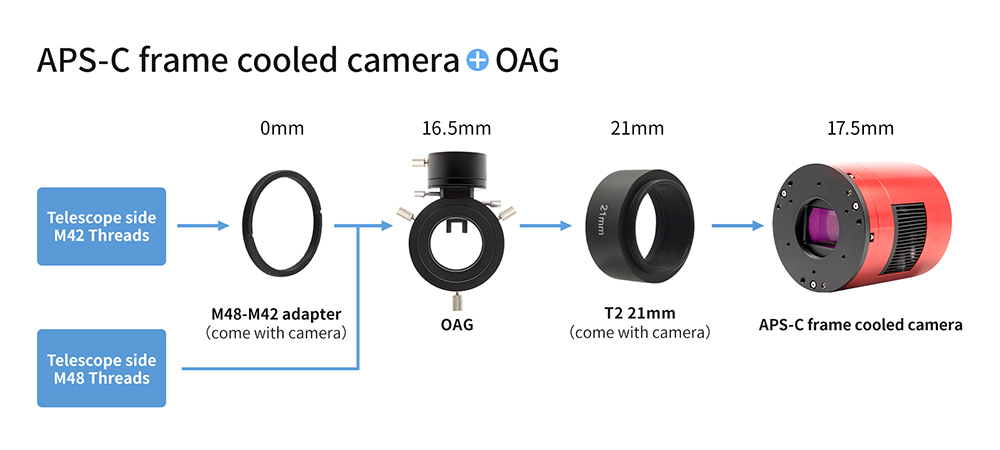

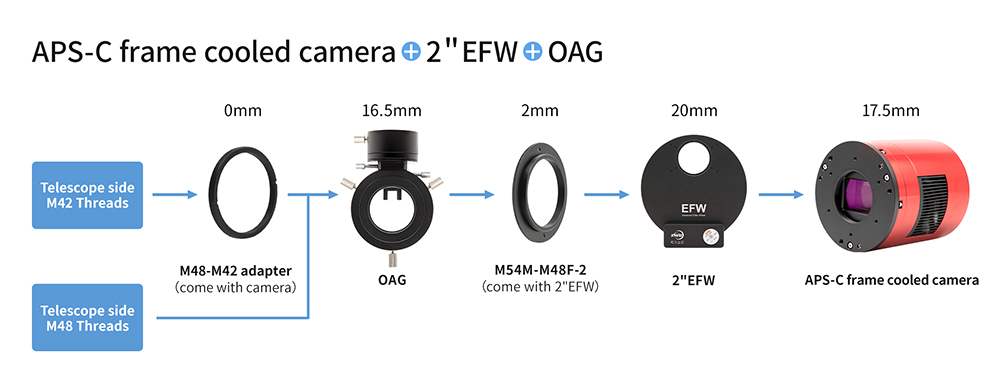

5) Avec OAG-L et porte filtre 2"

Si vous avez un OAG-L, mais que vous n'avez pas et que vous souhaitez utiliser une roue à filtre pour atteindre la distance de BF de 55 mm. Ensuite, vous pouvez utiliser l'adaptateur M54 à la place. Il vous permettrait également d'ajouter un filtre de 2 pouces dans le train optique.

3. Caméras refroidies à cadre plein:


ASI6200 / 2400

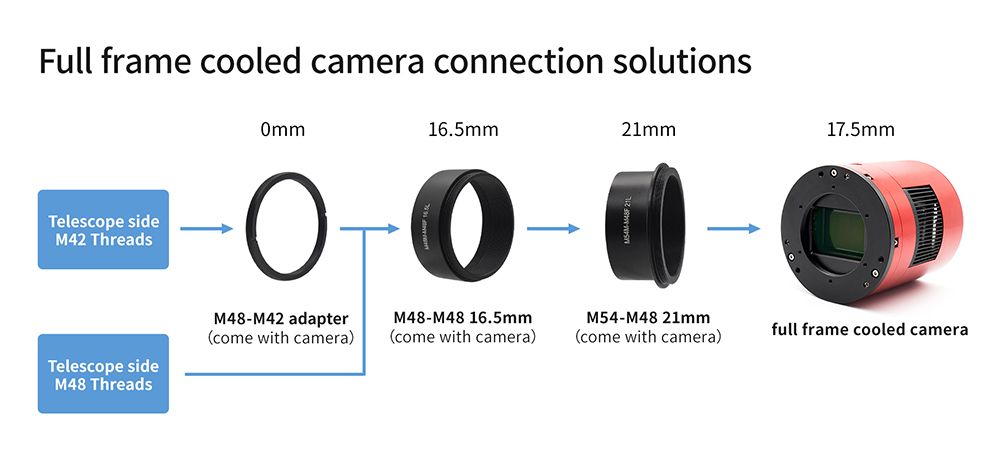

1) Sans tiroirs filtrants ni roues filtrantes:


Remarque: les deux solutions ci-dessus bloqueront un peu le capteur.

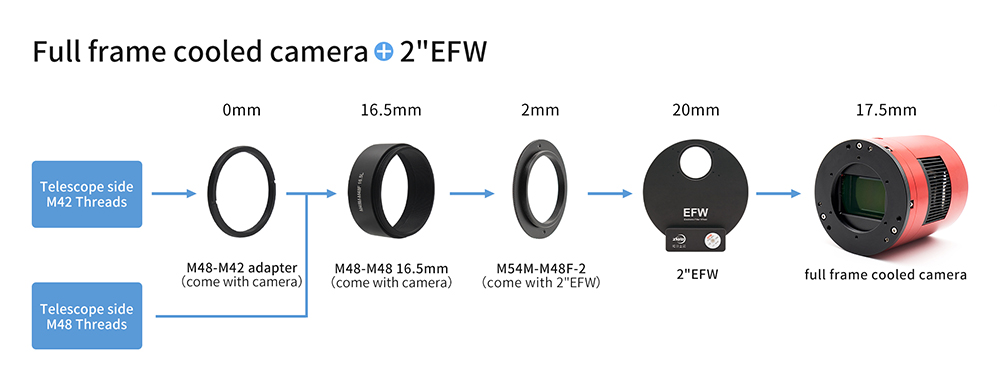

2) Avec Roue à filtre 2"




Remarque: La plaque d'inclinaison du capteur M42 attaché à la caméra doit être enlevée, et vous devrez peut-être réadapter l'inclinaison lorsque vous réinstallerons la plaque en arrière.

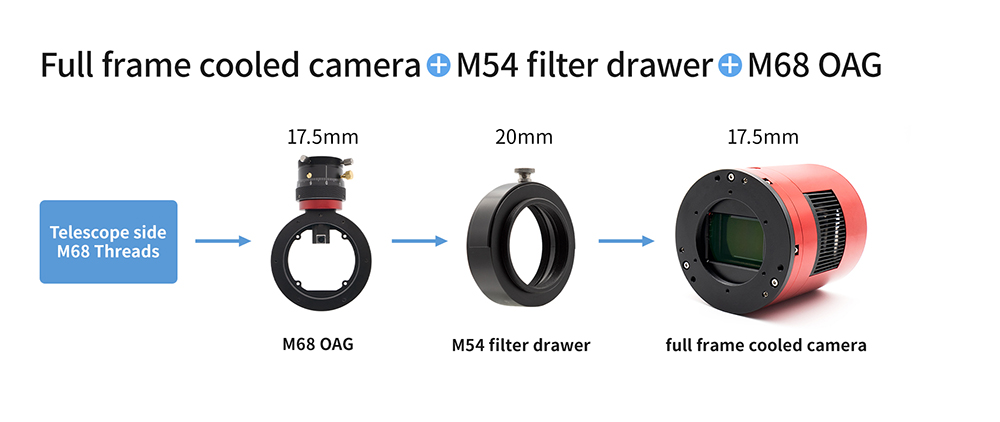

Le OAG d'origine ne peut pas être remplacé par OAG-L, mais si vous avez le M68 OAG, vous pouvez également utiliser le M68 OAG à la place.
Cette méthode ne prend pas en charge les télescopes avec des threads M42 du côté final.

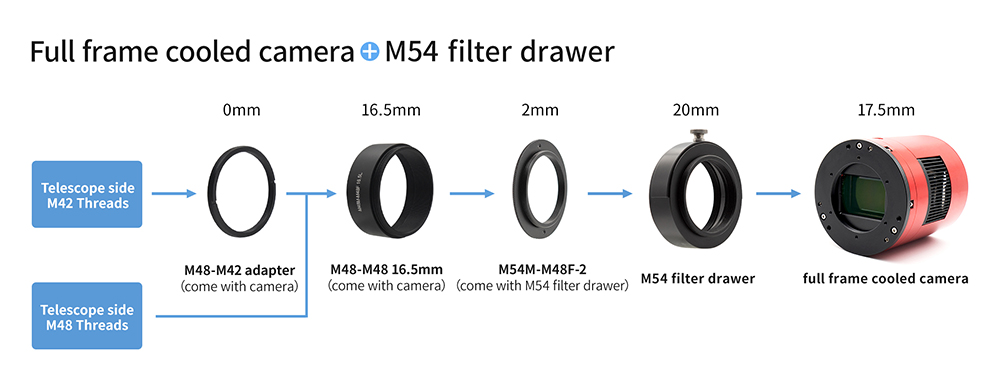

3) Avec porte filtre 2"


Remarque: Le BF du dos de cette solution est de 56 mm.


Remarque: Cette solution s'applique uniquement aux télescopes avec des filetages d'interface M68. Si les fils de votre télescope sont M42 ou M48, nous recommandons DIY les adaptateurs relatifs ou choisissons l'EFW 2 ”.

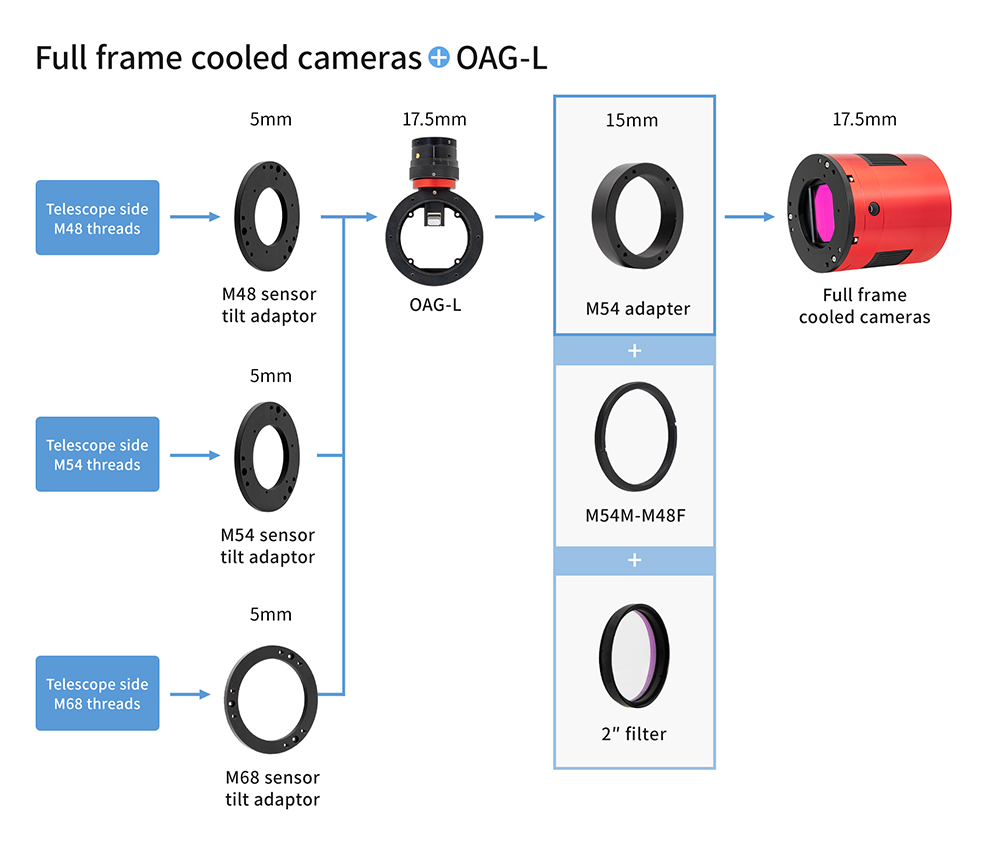

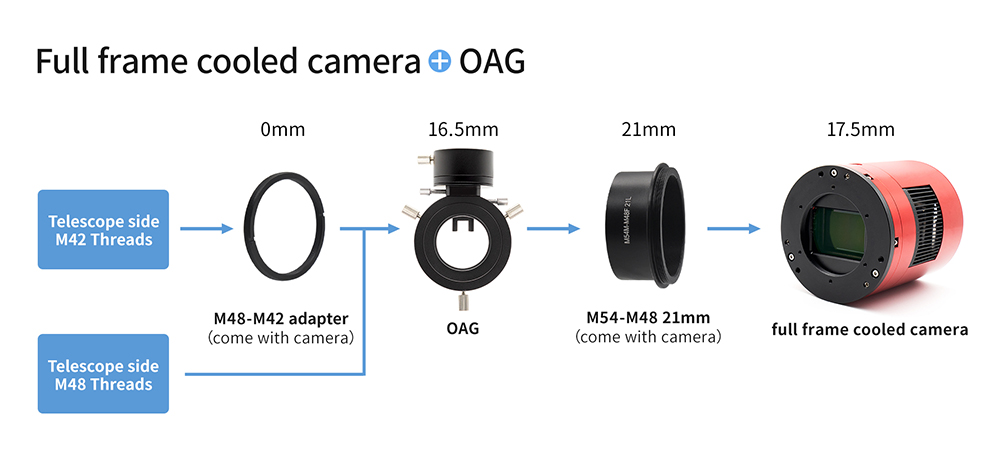

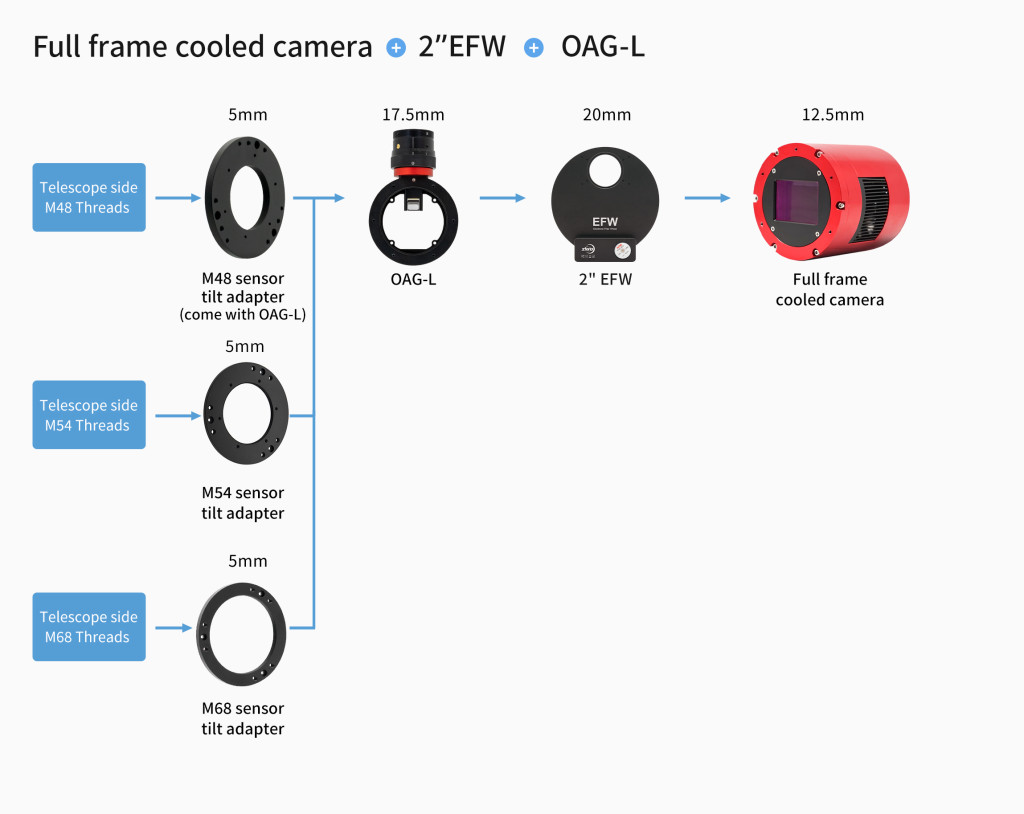

5) Avec OAG-L et porte filtre 2"


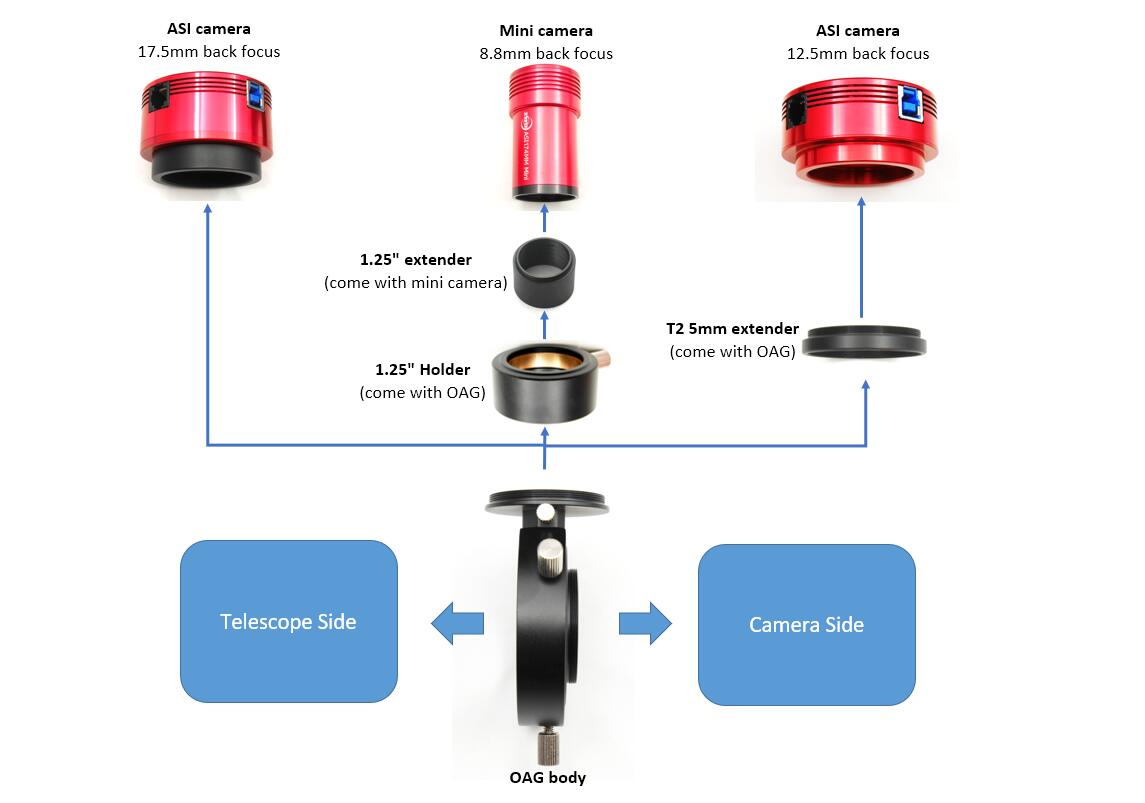

Connexion Caméra sur OAG
