Astrographe SQA106  F4.8 - ASKAR

Performances élevées sur étoiles

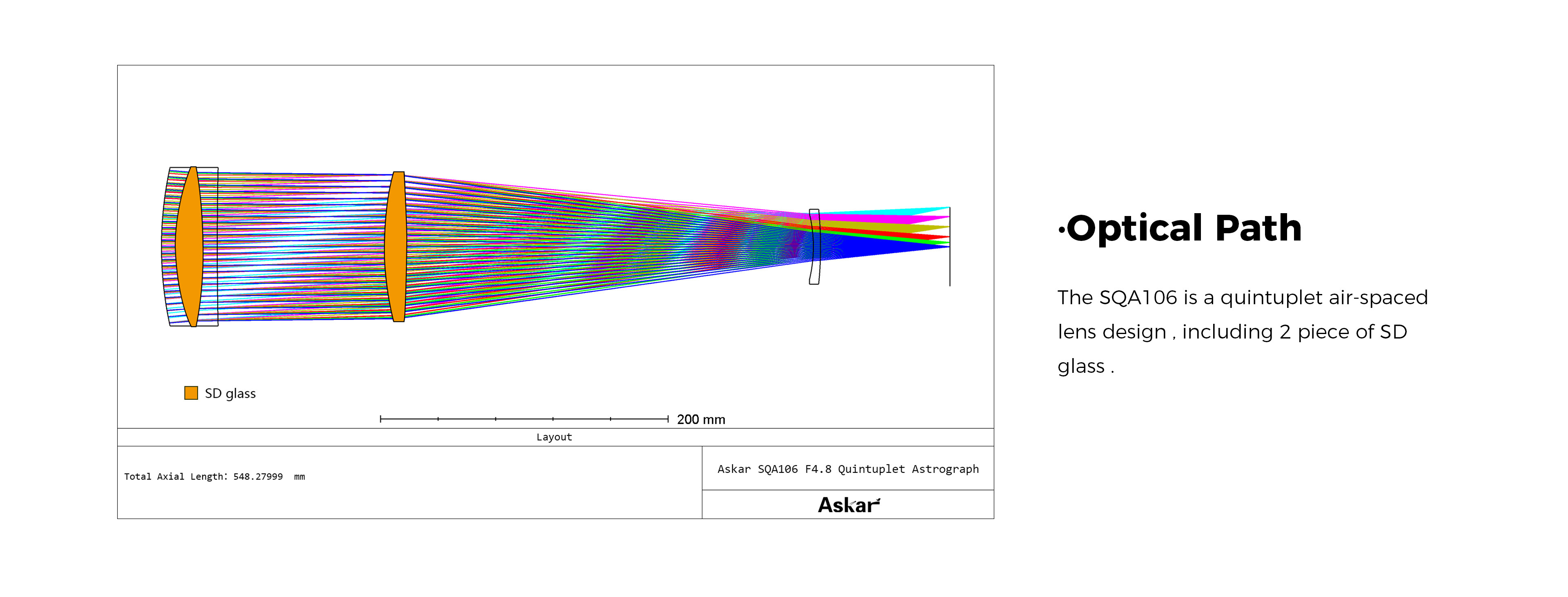

Conception de lentilles à espacement d'air quintuplet, comprenant 2 morceaux de verre SD. Le Star test montre un rayon RMS inférieur à 1,7 µm et de 2,2 µm dans les coins, montrant des étoiles ultra fine.
Il dispose également d’un excellent éclairage plein champ.

Structure du Petzval

Conception corrigée intégrée, prenant en charge un cercle d'image plein format de 44 mm et donnant de très bons résultats jusqu'à un cercle d'image de 55 mm, pas besoin de correcteur supplémentaires et pas besoin de calcul supplémentaire de back focus .

Entre 40 mm et 70 mm de distance de connexion, les utilisateurs peuvent l'utiliser directement pour la prise de vue une fois la mise au point effectuée.

Pare-buée rétractable

Le pare-buée est une conception rétractable qui peut être retirée lorsqu'elle est utilisée. Il protège l'objectif de l'impact de la lumière externe et interne et protège l'objectif lui-même.

Large focuser dual speed

La SQA106 Dispose d'un large porte oculaire double vitesse de 2.8" et est compatible avec la plus part des focuser électrique du marché.

La course de mise au point est de 30 mm et le tube de mise au point est gravé d'une échelles de haute précision.

L'ensemble du corps du porte-oculaire est usiné CNC avec une conception interne antireflet et une peinture mate, offrant des mesures supplémentaires pour éliminer la lumière parasite.

Adaptateurs arrière

L'extrémité de la SQA106 est équipée d'une variété d'adaptateurs, tous dentés et nervurés, ce qui facilite la rotation manuelle sans glisser.

Les adaptateurs sont disponibles dans les tailles M68, M54 et M48 et peuvent être utilisés pour fixer divers accessoires, tels que des appareils photo plein format.

Rotateur à 360°

L'arrière du porte-oculaire est équipé d'un rotateur de haute précision à 360° avec une échelle de précision pour permettre à l'utilisateur d'ajuster et d'enregistrer l'angle de rotation.

Il est également équipé d'une vis de verrouillage élargie pour un verrouillage facile même sous des charges élevées.

Anneau de tube intégré

L'anneau tubulaire présente une conception creuse au milieu pour réduire le poids total.

Les grande vis moletés permettent aux utilisateurs d'ouvrir et de fermer l'anneau du tube sans outils supplémentaires.

Il y a 6 trous filetés M4 et M6 des deux côtés de l'anneau tubulaire, ce qui est pratique pour installer la base ou la plaque en queue d'aronde et connecter différents accessoires. Vous pouvez même configurer un autre système pour la prise de vue.

La poignée sur le dessus de l'anneau tubulaire est dotée d'une base de recherche multifonctionnelle, qui peut être utilisée pour installer des accessoires astronomiques. (En option uniquement sur demande)

Bases de Chercheur

Des deux côtés du porte-oculaire se trouvent deux bases de chercheur, qui non seulement éliminent le besoin de démontage lors du changement de position du chercheur, mais fournissent également des positions de montage supplémentaires pour d'autres accessoires astronomiques.

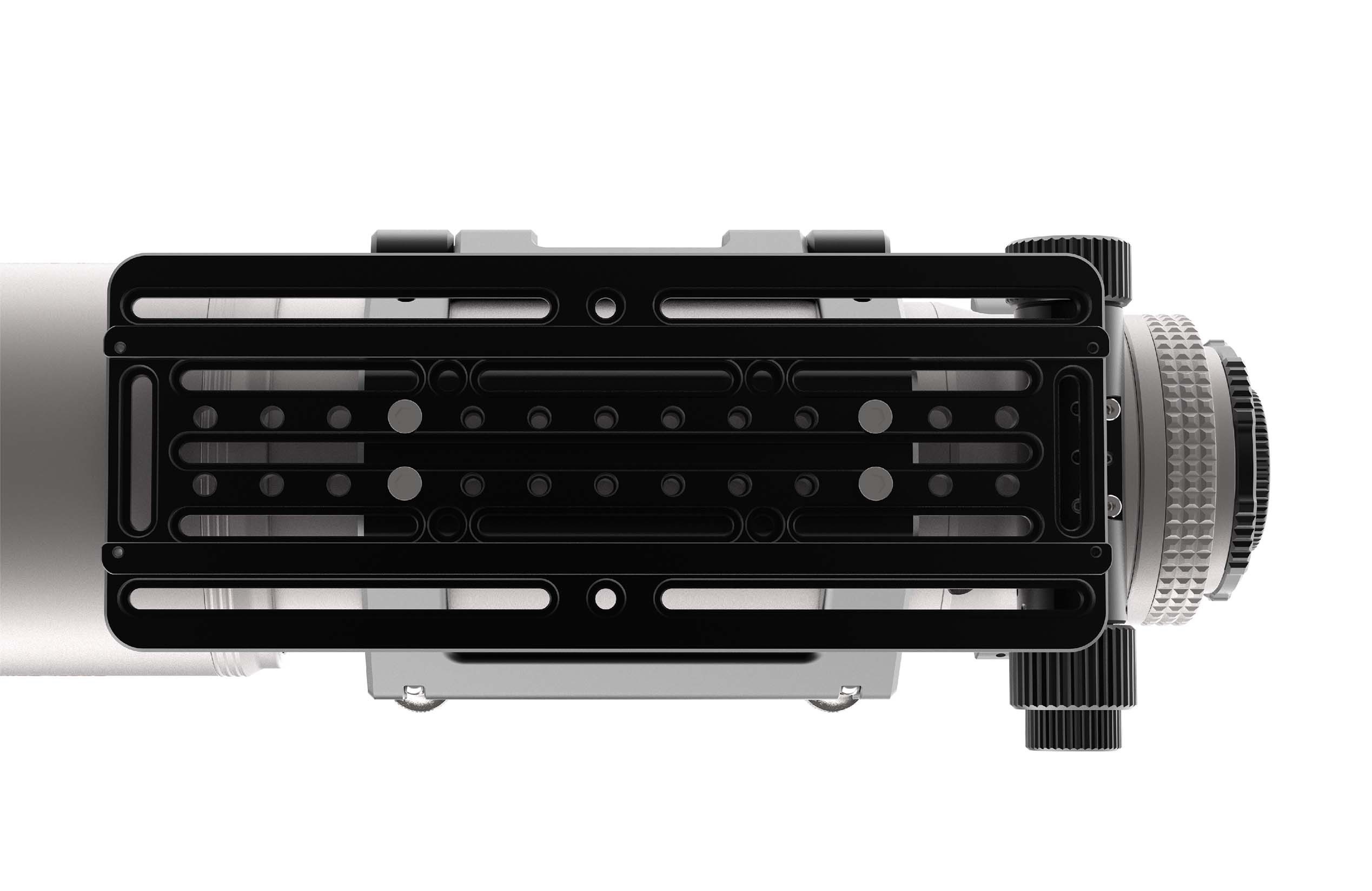

Plaque à queue d'aronde

La plaque à queue d'aronde standard Losmandy Style 300 mm est facile à démonter et à installer.

Usinage de haute qualité

L'ensemble du tube SQA106 est fabriqué à l'aide d'un usinage CNC de haute qualité avec des traitements de peinture anodisée et en surface. Le haut de la poignée et le porte-oculaire sont tous conçus avec des plaques signalétiques exclusives, démontrant une qualité haut de gamme.

Position du point Focal

Le point focal avec le porte-oculaire entièrement rétracté est à 87 mm Mâle du début du filetage de la bague adaptatrice (M68/M54/M48) et à 48 mm lorsqu'il est complètement sorti.

Un filetage M78 est églameent disponible lorsque les bagues sont retiré et vous permet de gagner quelques mm

Si vous en avez besoin de plus, par exemple pour ajouter un rotateur électrique, vous pouvez retirer le rotateur manuel et vous aurez un filetage M87x1. Un adaptateur d'anneau doit être fabriqué pour un autre type de filetage, mais vous pouvez gagner en épaisseur du rotateur.

Rotateur Electronique

Univers Astro vous propose une bague d'adaptation dédié qui permet, en retirant le rotateur mécanique, de gagner plusieurs cm et ainsi permet l'adaptation d'un rotateur PEGASUSASTRO FALCON et un système OAG classique et d'avoir encore la mise au point possible

Ref de la bague: UA-SQA106ADAPT

POSITION DE LA MISE AU POINT

Recommandation de montage

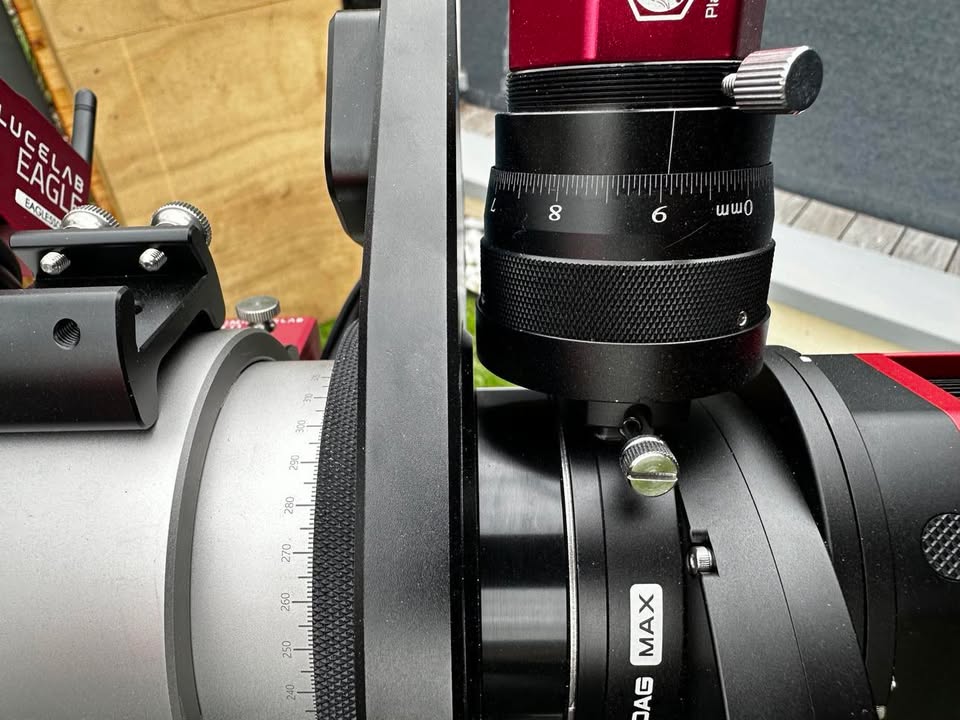

Afin de permettre l'utilisation du rotateur de champ PEGASUS et d'un OAG nous vous recommandons le montage suivant

Bague UA-SQA106ADAPT - Falcon rotator - Bague Allonge 15mm - Spacer 1mm - OAG/RAF/CAMERA

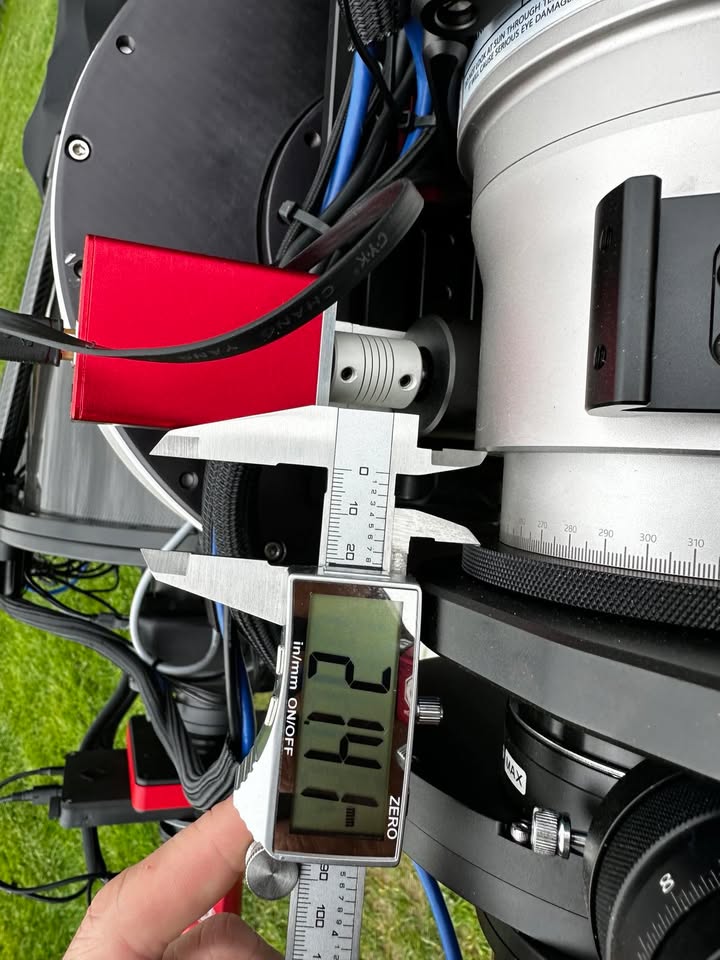

La mise au point sera à environ 21.5mm PO sorti

Caractéristiques

• • Ouverture: 106 mm
  • Focale: 509 mm
  • Rapport F/D: f/4.8
  • Poids: 5.82kg
  • Objectif: Quintuplet Petzval APO avec 2 éléments SD
  • Filetage Disponible
  • M87 mâle (sans adapteur)
    M68x1,
    M54x0.75
    M48x0.75
    Lorsque le rotateur est retiré: M87x1
  • Peut être utilisé avec DSL/Caméra FullFram et Moyen format (55 mm)
  • Rotateur 360°
  • Porte oculaire 2.8" R&P double vitesse
  • 3 supports Chercheurs/Equipements
  • Queue d'aronde Losmandy: 300mm
  • Diamètre du pare buée: 145mm
  • Longueur du tube: 182mm
  • Point focale à partir du début de filetage de sortie des bagues:
    Porte oculaire entièrement rentré: 78mm
    Porte oculaire entièrement sortie: 48mm
  • sortie du porte oculaire: 30mm
