En Bref:
- Ouverture 106 mm / focale 700 mm / rapport focal f/6.6
- Lentille à 3 éléments multicouches avec élément FCD100 APO (similaire au FPL53) de Hoya (Japon) pour une image aux couleurs pures
- L'objectif, y compris la cellule, est fabriqué au Japon
- La lentille est réglable avec des vis de traction et de poussée pour une collimation
- Baffles internes pour un contraste plus élevé et moins de reflets
- Mise au point RAP à double vitesse de 3,5 "avec roulement amélioré du tube de tirage - prend en charge les caméras jusqu'à 10 kg sans se déplacer
- Raccordement pour adaptations vissées via filetage femelle M63x1 - coulant 2" et 1,25"
- Télescope puissant également pour observer avec une image claire et à contraste élevé
- Pare-buée rétractable pour le transport
- Les anneaux de tube CNC, la barre à queue d'aronde de style Vixen/EQ5, la poignée de transport et le sabot de recherche sont inclus dans la livraison
- Chaque Apo est visuellement et mécaniquement inspecté et testé avant expédition
|

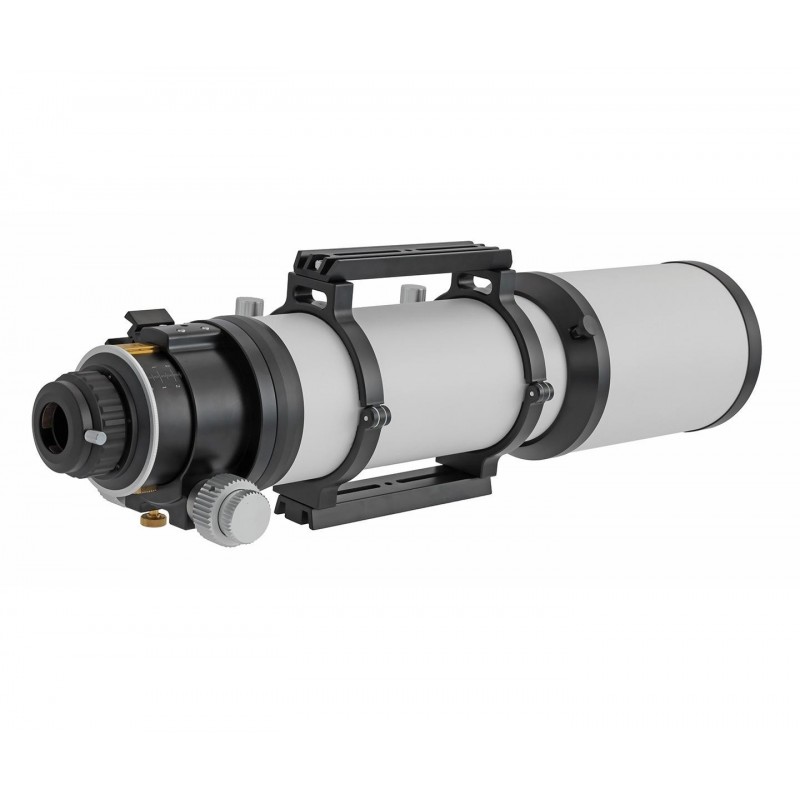

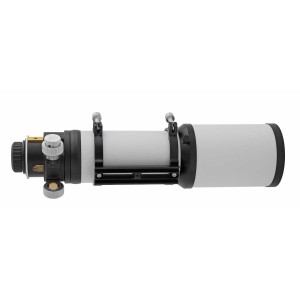

TS PHOTOLINE 106 mm Triplet Apo
La nouvelle APO Photoline avec l'objectif triplet haut de gamme en verre Hoya (Japon) est la solution optimale pour l'astrophotographie et l'observation.
L'objectif avec cellule a été fabriqué au Japon.
Grâce à la lentille triplet, l'apo convainc par un fort contraste et une image à contraste élevé jusqu'à la plage de grossissement la plus élevée. L'apo est également conçu pour les astrophotographes qui apprécient une solution optiquement et techniquement sophistiquée. Un correcteur de champ d'image 0,75x a été développé spécialement pour cette apo.
L'optique réalise une imagerie à un niveau élevé
L'apo vous montre des cratères lunaires ou des planètes sans aberration chromatique avec un contraste dont seule une lunette est capable. Mais aussi les étoiles brillantes sont imagées sans franges de couleur gênantes.
La raison en est l'objectif triplet de haute qualité avec le verre spécial FCD100 de Hoya au Japon. Ce verre correspond dans la correction au FPL53 bien connu.
L'objectif triplet à espacement d'air est monté dans une cellule stable à température compensée. La cellule complète peut être ajustée avec des vis de tension et de compression. Ainsi la collimation ne se fait pas par pression latérale sur les lentilles et est donc beaucoup plus précise et meilleure pour l'image.
Astrophotographie avec le TSAP106 :
Le correcteur de champ d'image à 3 éléments 0,75x pour les étoiles pointues jusqu'au bord a été développé spécialement pour ce télescope.
Le correcteur est en lien dans la rubrique accessoires. Il est vissé au porte-oculaire via le filetage M63x1.
- Facteur de raccourcissement de 0,75x - la distance focale est réduite à 525 mm, le rapport focal est amélioré à f/4,95 rapide ;
- Distance de travail de 55 mm à 60 mm - finement réglable avec une précision de 0,05 mm - à partir d'un filetage M48x0,75 ;
Le correcteur de champ TSFlat25del 1.0x peut être utilisé si vous souhaitez utiliser toute la distance focale de 700 mm de l'apo, vous pouvez travailler avec ce correcteur.
Cependant, une extension de 30mm doit être utiliser entre la lunette et le correcteur pour permettre d'avoir le point focale.
Porte-oculaire hybride 3,5" pour une charge maximale
Pour vous permettre de connecter des accessoires lourds au porte-oculaire, le porte-oculaire est équipé d'un roulement spécial. Il n'y a pas que des roulements à billes pressés contre le tube de mise au point, qui cèdent sous des charges plus élevées.
Un rail est fixé au tube de mise au point, qui est parfaitement supporté par des roulements à billes réglables. Cela signifie qu'aucune inclinaison ne peut être observée, même avec des accessoires lourds pesant jusqu'à 10 kg.
L'entraînement lui-même est découplé et est réalisé au moyen d'un engrenage hélicoïdal. Cela garantit un réglage fin et régulier même avec des accessoires lourds.
La micro-réduction 1:10 permet une mise au point encore plus précise. La fixation de la position de mise au point est obtenue en bloquant la molette de réglage. Aucune vis n'appuie sur le tube de tirage.
En plus des réceptacles 2" et 1,25" pour l'observation visuelle, le porte-oculaire propose également le filetage femelle M63x1 et le filetage femelle M78x1 pour les adaptations vissées.
Plus d'informations sur l'élément APO FCD100 de Hoya :
Le FCD100 est un verre optique à très faible dispersion équivalent à la fluorite (CaF2). Avec ce verre, en combinaison avec des verres optiques à indice de réfraction élevé, une excellente correction de l'aberration chromatique (erreur de couleur) peut être obtenue. La différence de performance de dispersion par rapport au FPL53, par exemple, est moins importante que la différence de degré de polissage de l'optique. FCD100 est le nom de Hoya pour ce verre spécial, tout comme FPL53 est le nom exclusif d'Ohara.
Caractéristiques:
- Objectif : 106mm
- Focale : 700 mm
- Rapport focal : f/6.6
- Type de construction : Lentille triplet à espacement d'air
- Verre spécial : Hoya FCD100 comme élément APO
- Cellule : Cellule compensée en température - réglable
- Matériau du tube : aluminium usiné CNC avec chicanes internes
- Longueur du tube : 640 mm avec pare-buée sorti - 550 mm avec pare-buée rétracté
- Diamètre du tube : 114,5 mm
- Poids du tube : 6,3 kg incl. anneaux et correcteur
- Anneaux de tube : CNC avec filetage femelle 1/4" - centré
- parte buée : diamètre 145 mm avec capuchon dévissable
- Mise au point : mise au point hybride 3,5" avec réglage à crémaillère et pignon et roulements à billes
- Course de la mise au point : 80 mm
- Connexion du porte-oculaire côté télescope : Filetage femelle M109x1
- Filetage de raccordement sur le tube : Filetage extérieur M114x1 + Filetage extérieur M110x1 (réduction d'environ 20 mm de longueur)
- Connexions côté oculaire : Filetage femelle M78x1 et M63x1 ainsi que 2" et 1,25
- Distance de travail : 192 mm du réceptacle 2"
Eléments Livrés
- Lunette APO
- Anneaux de tubes CNC
- Poignée de transport
- Barre en queue d'aronde de style GP EQ5
