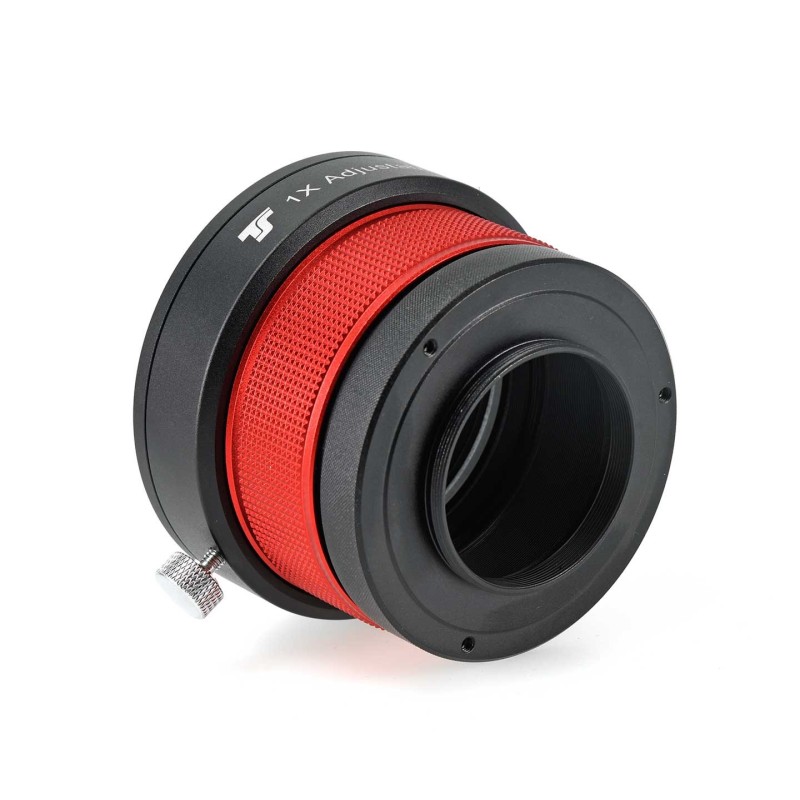

Correcteur de champ TS PHOTOLINE 1.0x pour réfracteurs APO et ED

Ce correcteur convient aux réfracteurs à partir de 80 mm d'ouverture. Il fonctionne très bien avec les apos PHOTOLINE et avec les réfracteurs ED.
Le correcteur offre un très bon éclairage et correction jusqu'à 45 mm de diamètre (cercle d'image) et peut donc très bien être utilisé sur les appareils photo dotés de capteurs plein format.

Ajustez le correcteur individuellement à votre appareil photo et à votre lunette - Fini la bataille des adaptateurs !

Une partie essentielle du correcteur est un réglage fin intégré. En tournant la bague moletée du correcteur, vous pouvez régler la distance au capteur à une fraction de millimètre près. Une fois que vous avez atteint la distance souhaitée, fixez-la avec la vis de blocage. De cette façon, vous pouvez déterminer la distance optimale via des expositions de test avec l'appareil photo connecté, sans adaptateurs ni bagues de réglage supplémentaires. La caméra ne tourne pas pendant le réglage fin.

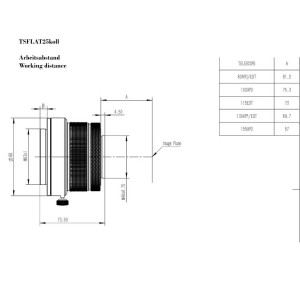

Les réglages suivants depuis la position la plus interne du réglage jusqu'au capteur sont recommandés :

• Ouverture 80 mm -  F/6: 81,2 mm
• Ouverture 80 mm - F/7: 80,2 mm
• Ouverture 102 mm - F/7: 75,3 mm
• Ouverture 115 mm - F/7: 73,0 mm
• Ouverture 130 mm - F/7: 69,7 mm
• Ouverture 140 mm - F/6,5 - 68,0 mm
• Ouverture 155 mm  - F/8 - 57,0 mm

Connexion au télescope

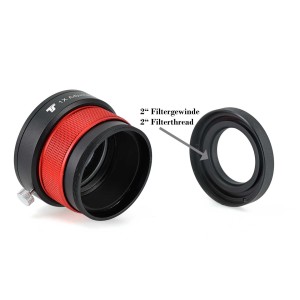

Ce réducteur Photoline possède un filetage mâle M63x1 côté télescope. De nombreux porte-oculaires ont déjà ce fil en standard. Des adaptateurs vers d'autres filetages, tels que M68x1, sont bien sûr disponibles.

Exemple d'application - comment régler la distance :

Régler la bonne distance est très facile, comme nous le montrons avec l'exemple suivant :

• Télescope : lunette de 130 mm d'ouverture f/7 soit 910 mm de focale.
• Appareil photo : SLR avec une distance de 55 mm entre le filetage M48 et le capteur.

La distance de travail est de 69,7 mm selon le tableau. De cette mesure, il suffit de soustraire les 55 mm (distance entre le filetage et le capteur). Cela laisse 14,7 mm.

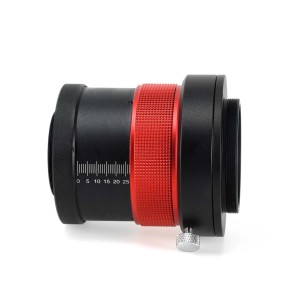

Tournez simplement le réglage variable de 14,7 mm vers l'extérieur, celui-ci est facilement réglable grâce au repère de distance. Vous êtes déjà à la distance optimale et pouvez commencer à prendre des photos.
