ARES-C PRO Camera couleur

La gamme de caméras refroidies DSO est la gamme de produits la plus avancée de l'histoire de Player One. Le projet à débuté en 2021, à travers de nombreuses modifications et reconstructions, Player one à réalisé cette version finale.

Elle apporte toute la technologie et le design les plus récents disponible.

ATTENTION l'alimentation n'est pas fournie

• Drivers:  http://player-one-astronomy.com/service/software/
• Manuel: http://player-one-astronomy.com/service/manuals

Description

La caméra Ares-C Pro (IMX533) est développée par Player One Astronomy, elle est non seulement idéale pour l'imagerie solaire et lunaire, mais peut également faire de la Lucky imaging.

La caméra Ares-C Pro adopte le capteur Couleur au format carré Sony IMX533 1".
La taille de pixel de 3,76 um permet une profondeur de puits de 73Ke avec un total de 9MP (la résolution est de 3008*3008) et la diagonale est de 16 mm.

Technologie STARVIS

Caméra Ares-C Pro (IMX533) basée sur la technologie Sony STARVIS, il s'agit de la technologie de pixels rétro-éclairés utilisée dans les capteurs d'image CMOS.

Format

La caméra Ares-C Pro a un format 1″, cette taille est assez grande pour l'imagerie sous toutes ses formes.

DESIGN

Conception de pointe

La série refroidie ARES démarre avec un nouveau design ! Cette fois avec un corps rond, une palette de couleurs rouge et noire classique et en utilisant de la fibre de carbone pour réduire le poids et les perspectives de pointe.

Player one à aussi intégré la plaque inclinable du capteur et la carte PCB anti-rosée.

Cette série de designs rend la camera non seulement léger et cool, mais aussi fonctionnel !

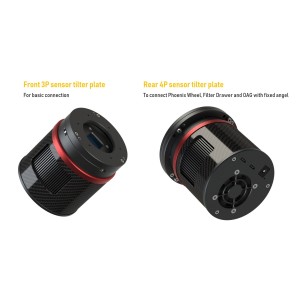

Plaque à tilt frontale 3 points ou arrière 4 points

Lors de la prise de vue d'objets du ciel profond, la plaque d'inclinaison du capteur peut être utilisée pour régler l'angle d'inclinaison du capteur afin de rendre les étoiles aux coins plus arrondies.

La caméra Ares fournit à la fois une plaque inclinable avant et arrière pour répondre à tous les scénarios d'utilisation.

La plaque d'inclinaison avant 3P est la pièce par défaut de la caméra, nous pensons que la plupart des utilisateurs en ont déjà fait l'expérience. cela fonctionne bien dans beaucoup de scénarios de base.

La plaque d'inclinaison arrière 4P est une pièce alternative pour la caméra, lorsque vous utilisez une roue à filtre/tiroir à filtre et OAG avec ange fixe, elle est nécessaire. Et elle est également pratique pour les utilisateurs RASA d'ajuster l'angle d'inclinaison du capteur par l'arrière.

Le tampon anti reflet en éponge haute densité intégré peut bloquer la lumière des fentes latérales sans aucune fuite latérale.

Fibre de Carbone pour un poids réduit

La série Ares utilise une fibre de carbone dans le logement de la caméra et a été optimisée pour réduire le poids dans sa conception structurelle. La caméra ne pèse que 420 grammes, ce qui en fait l'un des modèles les plus légers du marché.

Refroidissement actif

La série de caméras refroidies Player One utilise une unité de refroidissement TEC à 2 étages, après avoir amélioré la conception de la structure pour rejeter la chaleur dans la chambre de la caméra, la caméra Delta-T peut atteindre 35 à 40 ℃.

Réchauffage anti buée

Dans la conception de caméras refroidies légères, Player One poursuit toujours la perfection, toutes les fonctionnalités nécessaires doivent être présent, en particulier le système anti-rosée, la buée étant le problème que beaucoup de petites caméras refroidies ont ignoré.

Full well

La Caméra ARES-C Pro dispose d'un FullWell 73Ke c'est 1.5x plus que le capteur IMX533 basique (50Ke)

Frame rate

La caméra Ares-C Pro peut exécuter 43 images par seconde en mode RAW8, ce qui est beaucoup plus rapide que les modèles existants sur le marché.

Mode d'échantillonnage double

La série Ares a un mode d'échantillonnage double. Mode normal et mode LRN, ils présentent des avantages différents en imagerie.

1. Le mode normal a un FPS plus rapide, il est plus adapté à l'imagerie planétaire.

2. LRN (low readout noise) mode a un bruit de lecture plus faible et une plage dynamique plus élevée. il est plus adapté à l'imagerie DSO.

Pas de Amp-Glow

Le Dark de la caméra Ares-C PRO (IMX533) est totalement "sombre", c'est une caméra "Non-Amp-Glow" !

300s@gain=0, décalage=10, -10 degrés, cadre sombre de la caméra Ares-C PRO: DOWNLOAD

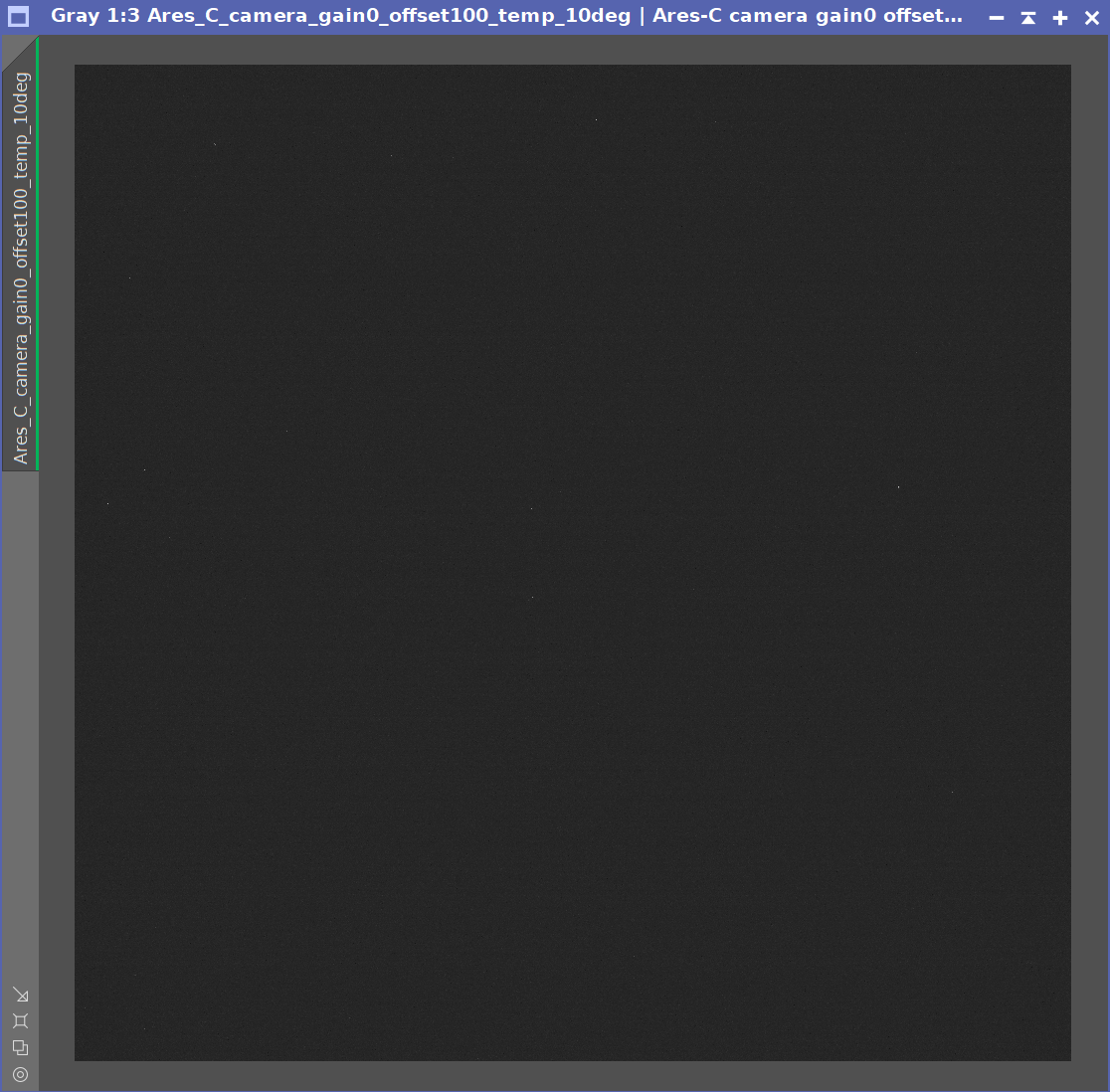

Aperçu de l'image DARK: exposition = 300 s, gain = 0, décalage = 10, température = -10 ℃ Étirement automatique STF dans Pixinsight 1.86

La technologie Non-Amp-Glow peut nous donner un DARK très propre, beaucoup plus facile d'obtenir des images de haute qualité.

La caméra Ares-C PRO est également très bonne pour l'imagerie solaire, lunaire et planétaire. Son capteur carré de 1″ peut facilement capturer le disque complet du Soleil et de la Lune avec des réfracteurs à focale courte. Et cela pourrait également rendre le travail de la mosaïque plus efficace.

En tant qu'amélioration, le cache DDR3 des caméras refroidies est augmenté à 512 Mo. Il aide à stabiliser et à sécuriser la transmission des données, il évite efficacement la perte de trame et réduit considérablement le bruit de lecture.

Avec le cache DDR3, la caméra n'a plus d'exigences élevées en matière de besoins informatiques, elle aura toujours d'excellentes performances même si elle est connectée à un port USB 2.0.

Port de données de type C et port d'alimentation

La pièce arrière de la caméra refroidie dispose de 2 ports de données de type C et d'un port d'alimentation 12 V CC 5,5 × 2,1 mm.

Le port de données principal prend en charge le protocole USB3.0, la caméra peut fonctionner à 43 ips en mode RAW8. Le port de type C est plus facile à brancher lors de l'assemblage de l'équipement d'imagerie la nuit.

Lors de l'enregistrement d'images, étant donné que la vitesse d'écriture réelle sera affectée par la vitesse d'écriture du disque dur lui-même, lorsque la vitesse d'écriture du disque dur est lente, l'enregistrement peut ne pas atteindre la vitesse théorique. Il est recommandé d'utiliser un disque SSD de haute qualité pour enregistrer les données afin de profiter pleinement des performances de la caméra.

La caméra dispose d'un port 12V DC5.5*2.1mm pour fournir suffisamment de puissance au système de refroidissement TEC. Si vous n'avez pas besoin d'allumer le refroidissement, il vous suffit de connecter le port principal de type C, la caméra fonctionnera comme une caméra non refroidie.

Utilisation standard du câble

Système de refroidissement et chauffage anti-rosée

Dans la fenêtre ASCOM, nous fournissons 3 paramètres réglables : la température cible, la vitesse du ventilateur et la puissance anti-rosée.

Delta-T standard : 35 ℃-40 ℃, lorsque la température ambiante est de 30 ℃, vitesse du ventilateur 100 %, réchauffeur de rosée 1 %.

Paramètres Delta-T recommandés : 30℃-35℃ en dessous de la température ambiante, vitesse du ventilateur 50-70%, chauffage de rosée 10%, consommation électrique 40- 60%.

La vitesse de rotation du ventilateur de refroidissement est également réglable, la valeur par défaut est de 70 % de vitesse.

Le problème de rosée est le plus grand ennemi de l'imagerie astro, la caméra a intégré le chauffage anti-rosée devant la caméra. La puissance de chauffe est réglable.



Les caméras Player One garantissent la sécurité de votre caméra et d'autres équipements grâce à des mécanismes de protection contre les surtensions et les surintensités.

HCG ouvert à gain = 125.

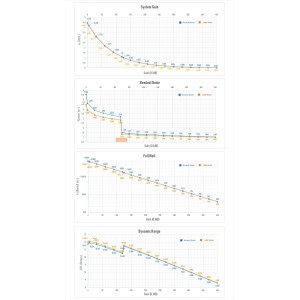

Bruit de lecture

En ce qui concerne le bruit de lecture, nous promettons solennellement que toutes les valeurs sont obtenues à partir de tests réels. Et pour les utilisateurs, vous pouvez utiliser Sharpcap 4 pour les tests. SC4 a une fonction appelée Sensor Analysis, fournit un moyen très simple de tester le bruit de lecture.

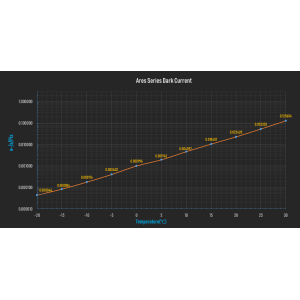

Dark courant

Le Dark Courant n'est que de 0,000044 e/s/pix à -20℃ et de 0,000996e/s/pix à 0℃. Dans toute la courbe, le courant d'obscurité ressemble presque à une ligne droite, ce qui peut prouver que la caméra Ares a une très bonne qualité et des performances stables.

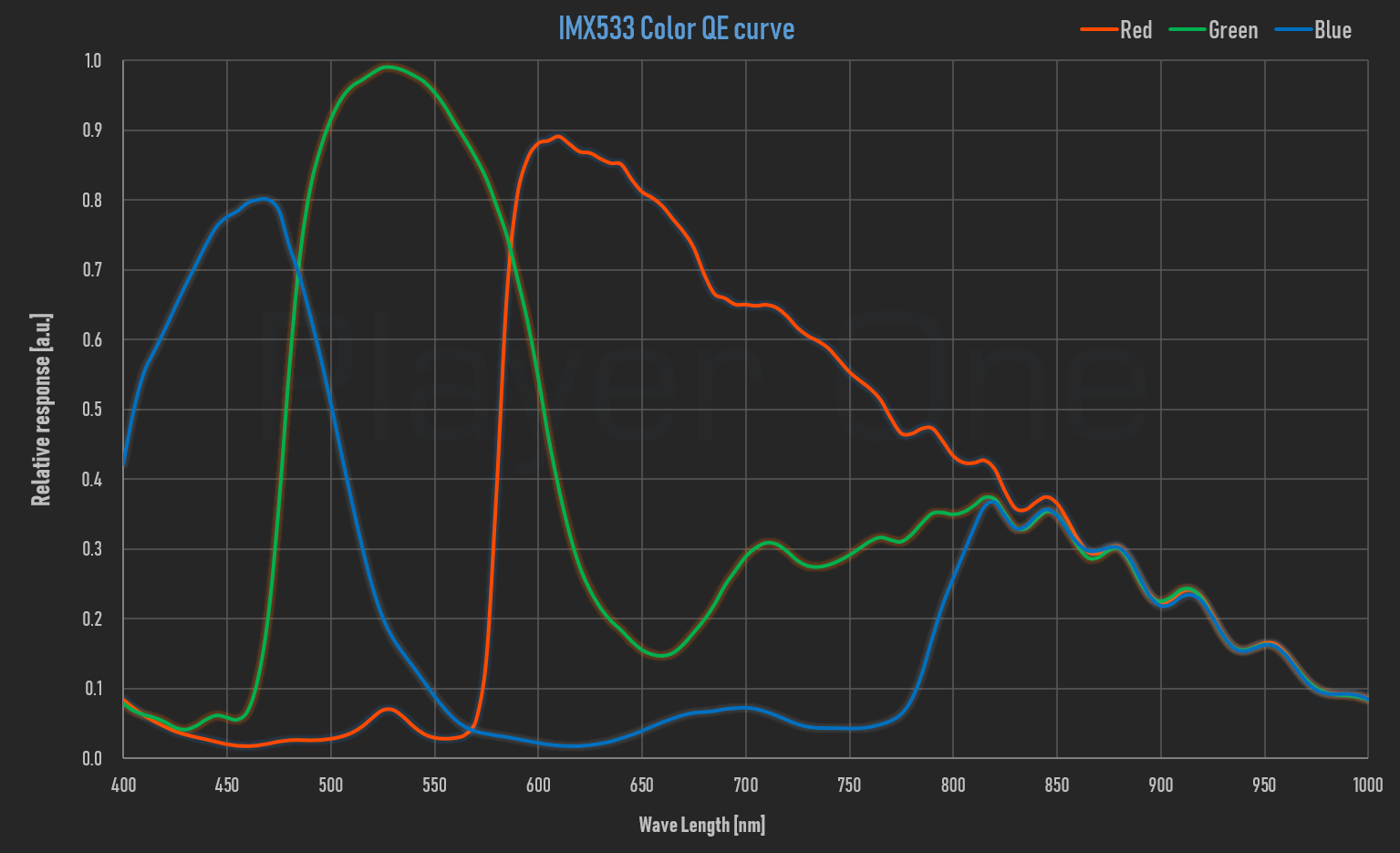

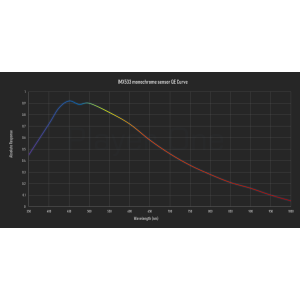

Courbe QE

Dessin technique

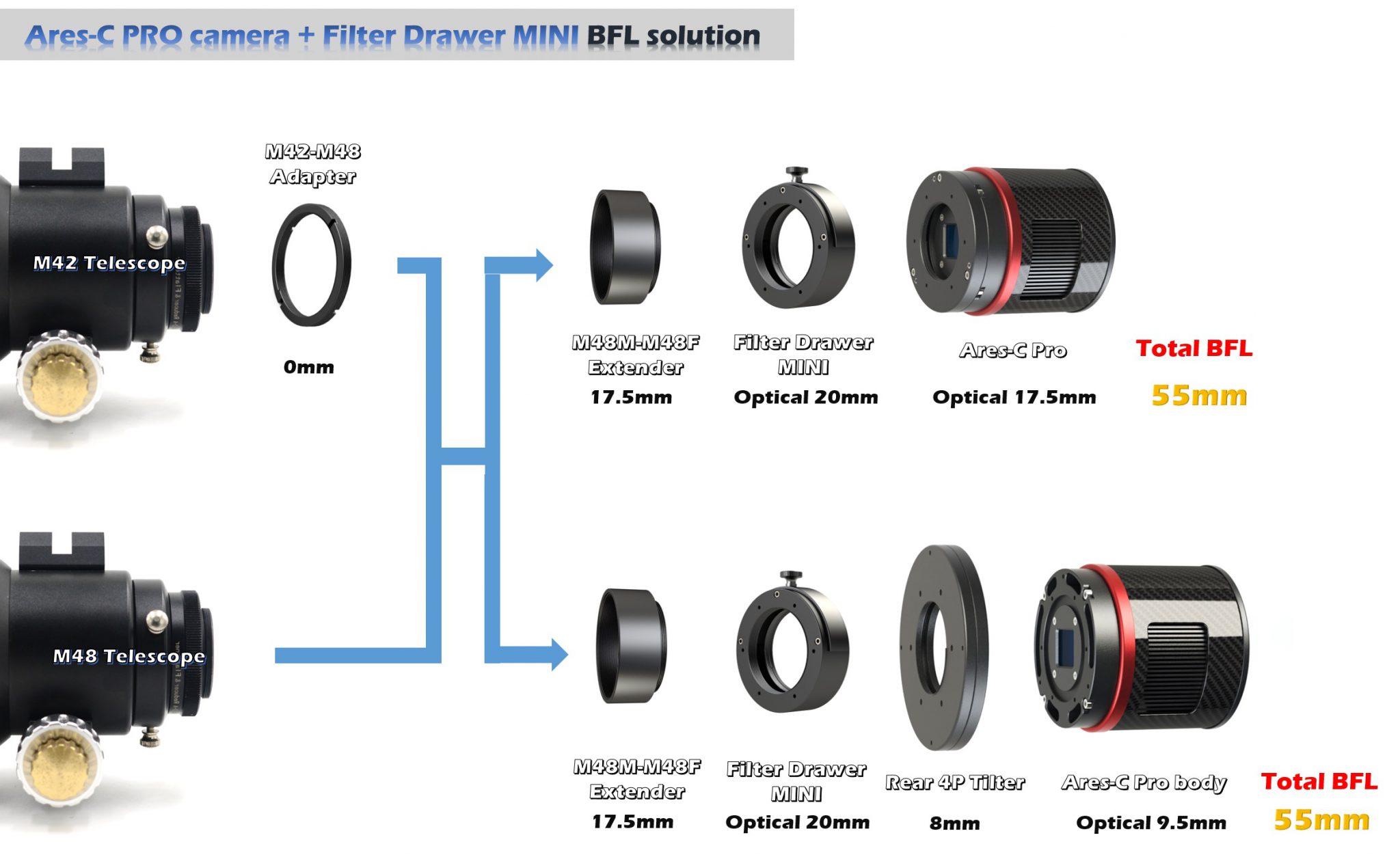

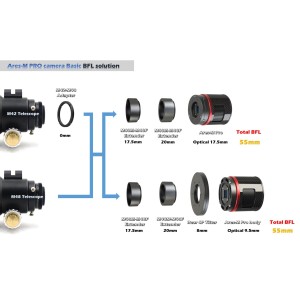

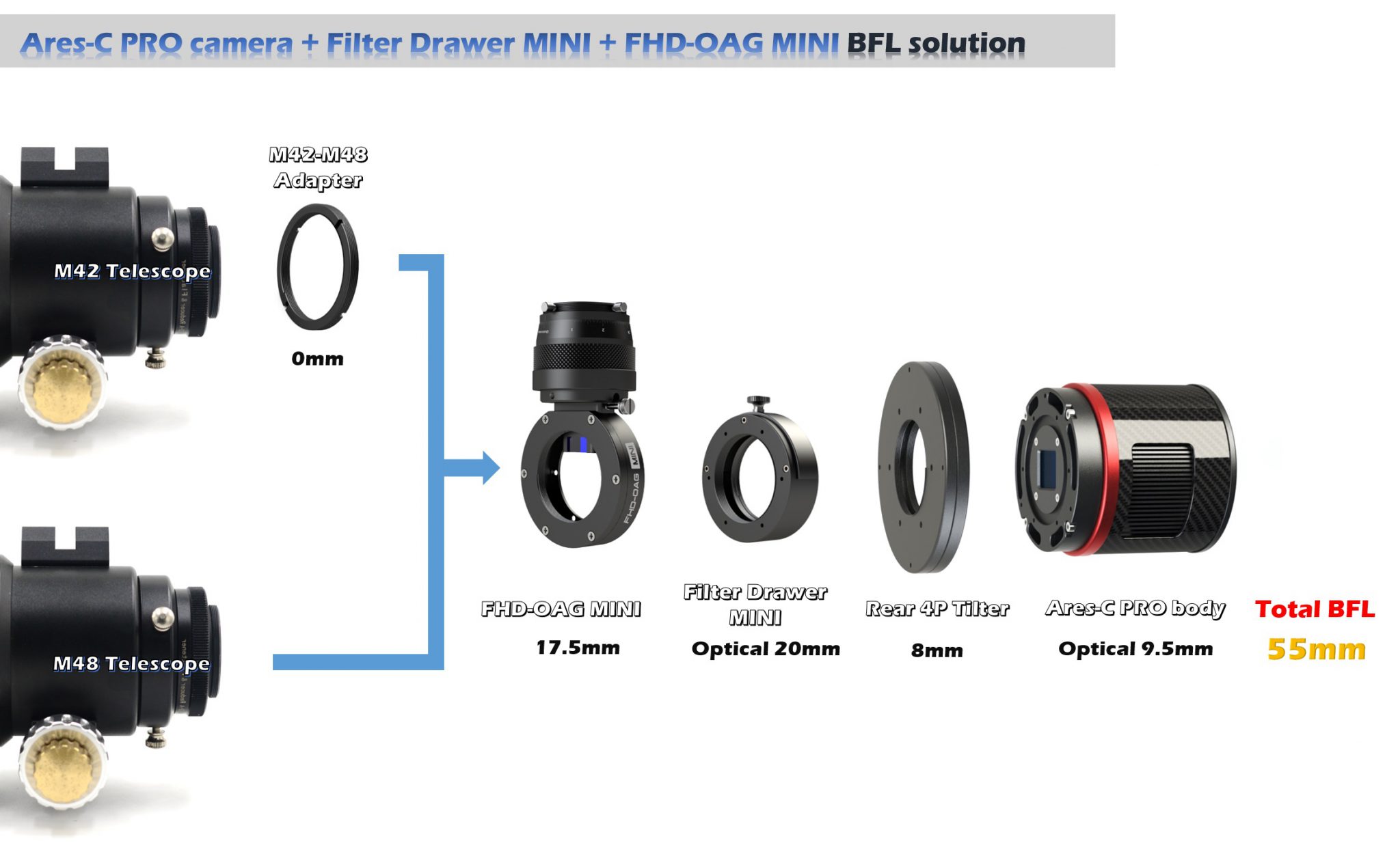

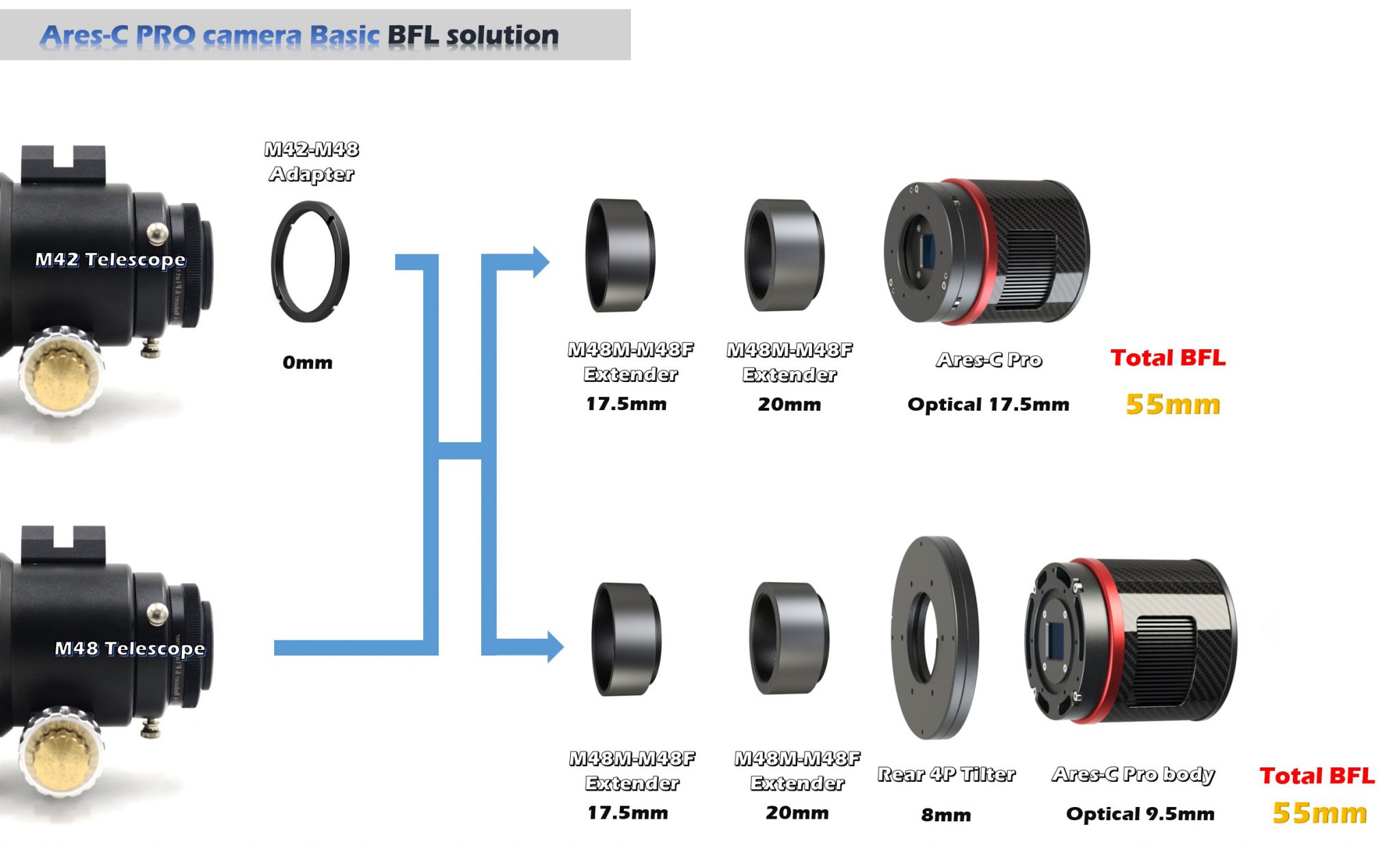

Solution Backfocus

Voici quelques recommandations de solution BF 55 mm pour cet appareil photo. Si vous ne considérez pas BFL, le mode de connexion est différent.



Livré avec la caméra
