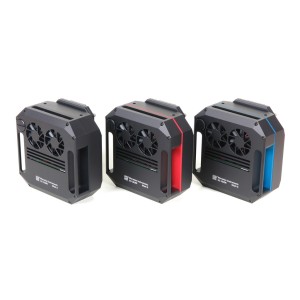

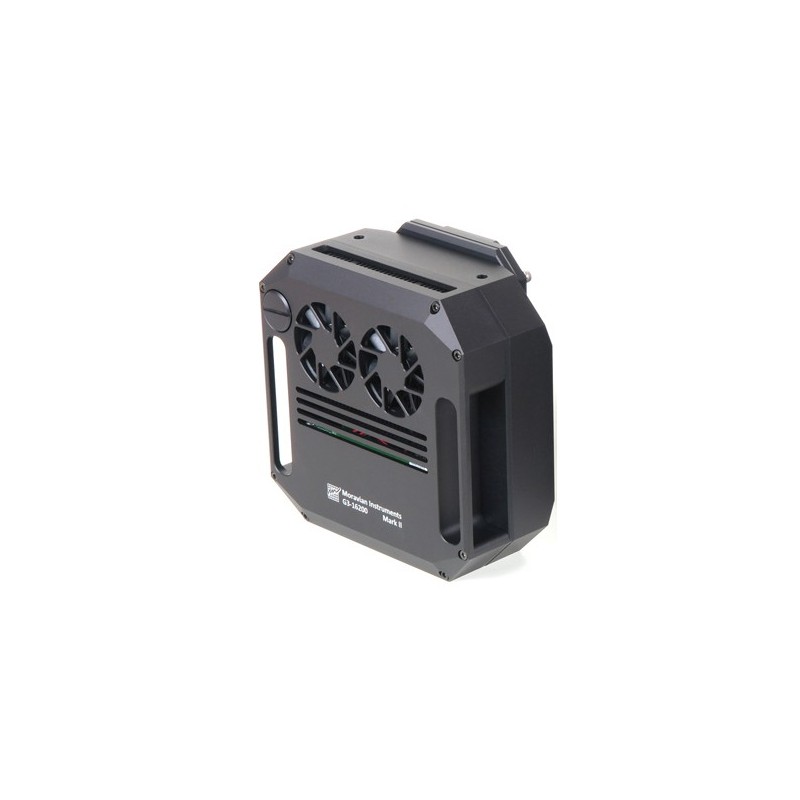

Caméra Moravian C3-26000

La conception mécanique de la série C3 de cette caméras hérite des précédentes caméras G3 Mark II basées sur CCD, ce qui rend la gamme de caméras C3 entièrement compatible avec une vaste gamme d'adaptateurs de télescope, d'adaptateurs de guidage hors axe, de roues de filtre, d'adaptateurs Ethernet, de caméras de guidage etc.

La prise en charge riche des logiciels et des pilotes permet d'utiliser la caméra C3 sans avoir à investir dans un progiciel tiers grâce au progiciel gratuit SIPS inclus.

Cependant, les pilotes ASCOM (pour Windows) et INDI (pour Linux) et les bibliothèques de pilotes Linux sont livrés avec la caméra et permettent d'intégrer la caméra C3 à une grande variété de programmes de contrôle de caméra.

Les caméras C3 sont conçues pour fonctionner en coopération avec un ordinateur personnel (PC) hôte. Contrairement aux appareils photo numériques, qui fonctionnent indépendamment sur l'ordinateur, les appareils photo scientifiques refroidis nécessitent généralement un ordinateur pour le contrôle du fonctionnement, le téléchargement, le traitement et le stockage d'images, etc. Pour la faire fonctionner, vous avez besoin d'un ordinateur qui:

• Est compatible avec une norme PC et exécute un système d'exploitation Windows 32 ou 64 bits moderne.
• Est un ordinateur x86 ou ARM et exécute un système d'exploitation Linux 32 ou 64 bits.

Remarque:
Les pilotes pour les systèmes Linux 32 bits et 64 bits sont fournis, mais le logiciel de contrôle de caméra et de traitement d'image SIPS, fourni avec la caméra, nécessite le système d'exploitation Windows.

La prise en charge des ordinateurs Apple Macintosh x64 est également incluse.

Remarque:
Seuls certains logiciels sont actuellement pris en charge sur Mac.

USB 3.0 compatible 2.0

Les caméras C3 sont conçues pour être connectées au PC hôte via un port USB 3.0 très rapide. Alors que les caméras C3 restent compatibles avec une interface USB 2.0 plus ancienne (et plus lente), le temps de téléchargement des images est nettement plus long.

Présentation de la caméra C3

La tête de caméra C3 est conçue pour être facilement utilisée avec un ensemble d'accessoires pour répondre à divers besoins d'observation. La tête de caméra elle-même est fabriquée en plusieurs variantes.

Tout d'abord, il existe des variantes qui diffèrent dans les performances de refroidissement:

• Refroidissement standard (version vendue ici)
• Refroidissement amélioré (11 mm plus épais en raison de l'augmentation du dissipateur thermique) (sur demande uniquement)

Deuxièmement, il existe des variantes qui diffèrent dans la commande de la roue de filtre:

• Caméra avec roue de filtre interne. (Roue à filtre 7 positions 36mm pour la C3-26000 et 5 positions 50mm (2") pour la C3-61000)

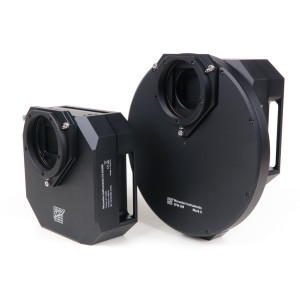

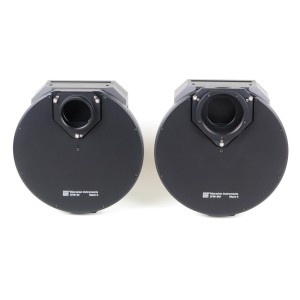

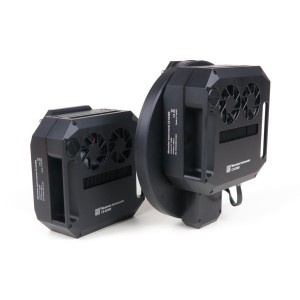

• Caméra avec port de contrôle pour roue de filtre externe. Ce modèle permet la fixation de plusieurs variantes de roues de filtre externes avec différents nombres de positions et de tailles de filtre.

Proposé chez univers Astro:

Nous ne proposons pas TOUTE la gamme des possibilités que propose MORAVIAN en vente direct cependant nous pouvons vous les proposer sur demande.

Ainsi vous allez retrouver les versions suivante à l'achat direct chez nous:

Pour la gamme C3-26000:

• Caméra avec RAF intégrée 7 positions pour filtres 36mm non monté Filetage M48 pour 55mm de BackFocus
• Caméra avec RAF intégrée 7 positions pour filtres 36mm non monté avec OAG M68 pour 61.5mm de BackFocus
• Caméra sans RAF avec Adaptateur M48 avec 55mm de BackFocus (version prête pour RAF externe)
• Caméra sans RAF avec OAG M68 pour 61.5mm de BF


Pour la gamme C3-61000:

• Caméra Avec RAF intégrée 5 positions pour filtre 50mm (2") Filetage M48 pour 55mm de Backfocus
• Caméra avec RAF intégrée 5 position pour filtre 50mm (2") avec OAG M68 pour 61.5mm de Backfocus
• Caméra sans RAF avec adaptateur M48 pour 55 de BackFocus (Version prête pour RAF Externe)
• Caméra sans RAF avec OAG M68 pour 61.5mm de BF

Avertissement:

Les roues de filtre internes et externes pour les filtres D36 mm peuvent être utilisées avec la caméra C3 équipée de capteurs de taille APS uniquement. Les Caméra dotés de capteurs «plein format» (24 × 36 mm) comme la C3-61000  ne peuvent pas utiliser des filtres aussi petits.

Veuillez noter que la tête de caméra est conçue pour accepter la roue de filtre interne ou pour pouvoir se connecter à la roue de filtre externe, mais pas les deux. Si la variante de roue de filtre interne est utilisée, la roue de filtre externe ne peut pas être montée.

Capteur CMOS et électronique de caméra

Les caméras C3 sont équipées de capteurs CMOS rétroéclairés à volet roulant Sony IMX avec des pixels carrés de 3,76 × 3,76 μm. Malgré la taille de pixel relativement petite, la capacité du puits complet de plus de 50 clés rivalise avec la capacité du puits complet des capteurs CMOS concurrents avec des pixels beaucoup plus grands et dépasse même la capacité du puits complet des capteurs CCD avec une taille de pixel comparable.

Les capteurs Sony utilisés sont équipés de convertisseurs analogique-numérique 16 bits. La numérisation 16 bits garantit une résolution suffisante pour couvrir complètement la plage dynamique exceptionnelle du capteur.

Électronique de caméra

Le rôle principal de l'électronique de la caméra CMOS, à côté de l'initialisation du capteur et de certaines fonctions auxiliaires, est de transférer les données du capteur CMOS vers le PC pour le stockage et le traitement. Ainsi, contrairement aux caméras CCD, la conception de la caméra CMOS ne peut pas influencer le nombre de caractéristiques importantes de la caméra, comme la plage dynamique (profondeur de bits des pixels numérisés).

Linéarité du capteur

Les capteurs utilisés dans les caméras C3 présentent une très bonne linéarité en réponse à la lumière. Cela signifie que la caméra peut être utilisée pour des projets de recherche avancés, comme la photométrie d'étoiles variables et d'exoplanètes en transit, etc.

Gain de la caméra

Les capteurs utilisés dans les caméras C3 offrent un gain programmable de 0 à 36 dB, ce qui se traduit par une multiplication du signal de sortie de 1 × à 63 ×.

Remarque:

Notez que le firmware de la caméra C3 ne prend en charge que le gain analogique, ce qui signifie une amplification réelle du signal avant sa numérisation. Les capteurs utilisés prennent également en charge le contrôle numérique du gain, qui n'est qu'une opération numérique, n'apportant aucun réel avantage pour la caméra astronomique. Une telle opération peut être effectuée ultérieurement pendant le traitement de l'image si vous le souhaitez.

Le pilote de la caméra accepte le gain comme un nombre compris entre 0 et 4030, ce qui correspond directement à la valeur du registre du capteur. Ce nombre ne représente pas le gain en dB ni une multiplication exacte du gain. Cependant, le pilote propose une fonction qui transforme la valeur numérique du gain en gain exprimé en dB et en multiplie. Certaines valeurs sélectionnées sont indiquées dans le tableau :

Facteurs de conversion et bruit de lecture

Généralement, de nombreuses caractéristiques du capteur dépendent du gain utilisé. De plus, les capteurs utilisés utilisent deux chemins de conversion. Un chemin offre un très faible bruit de lecture, mais ne peut pas utiliser la plage dynamique complète du capteur. Un autre chemin de conversion offre une capacité maximale de pixels, mais au prix d'un bruit de lecture plus élevé. Le point de croisement est réglé sur un gain de 3 × (environ 10 dB), où la capacité totale du puits passe de plus de 50 ke- à ~ 17 ke-. Le bruit de lecture passe alors de ~ 3,2 e-RMS à ~ 1,5 e-RMS.

La plage dynamique du capteur, définie comme la capacité totale du puits divisée par le bruit de lecture, est la plus élevée lors de l'utilisation du gain 0, malgré un bruit de lecture un peu plus élevé:

    Au gain = 0, la plage dynamique est de 52 800 / 3,51 = 15043 ×

    Au gain = 2750, la plage dynamique est de 16900 / 1,46 = 11575 ×

En outre, il convient de noter qu'en réalité, le bruit de fond n'est pas toujours défini par le bruit de lecture. À moins que la caméra ne soit utilisée avec un filtre à bande étroite très étroit (avec FWHM seulement quelques nm) et sous un ciel très sombre, la source dominante de bruit est la lueur du ciel. Lorsque le bruit généré par la lueur du ciel dépasse environ 4 e-RMS, un bruit de lecture extrêmement faible associé à un gain réglé à 2750 ou plus n'est pas utilisé et la plage dynamique est inutilement limitée par la capacité réduite du puits.

Alors, quel est le meilleur réglage de gain?

• Le gain réglé sur 2750 peut être utilisé en cas d'imagerie via un filtre à bande étroite avec des expositions suffisamment courtes, de sorte que le bruit de fond ne dépasse pas le bruit de lecture. Ceci est typique de l'astrophotographie esthétique, où la capacité réduite du puits complet n'influence pas négativement la qualité du résultat.

• Mais même sans filtres à bande étroite, le bruit de lecture extrêmement faible permet l'empilement de nombreuses expositions courtes sans augmentation inacceptable du bruit de fond de l'image empilée, causée par l'accumulation de bruit de lecture élevé des expositions individuelles.

• Le gain réglé à 0 offre une capacité maximale de puits complet et la plus grande plage dynamique du capteur, ce qui est apprécié principalement dans les applications de recherche. Les bandes passantes des filtres utilisés pour la photométrie sont relativement larges et la source dominante de bruit est la lueur du ciel.

• Mais aussi pour les images RVB, utilisées pour l'astro-photographie esthétique, une plage dynamique plus élevée permet des expositions plus longues tandis que les parties lumineuses des nébuleuses et des galaxies restent encore saturées et peuvent donc être correctement traitées.

Refroidissement et alimentation

Le refroidissement thermoélectrique régulé est capable de refroidir le capteur CMOS de 40 à 45 ° C en dessous de la température ambiante, selon le type de caméra. Le côté chaud Peltier est refroidi par des ventilateurs. La température du capteur est régulée avec une précision de ± 0,1 ° C. La chute de température élevée et la régulation de précision garantissent un courant d'obscurité très faible pour les longues expositions et permettent un étalonnage correct de l'image.

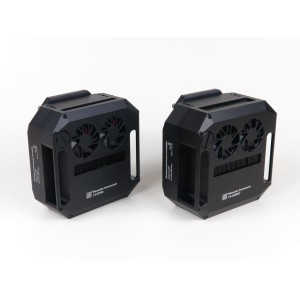

Les caméras C3 sont disponibles en deux variantes, dont les performances de refroidissement diffèrent:

• Les caméras de refroidissement standard atteignent une différence de température régulée jusqu'à 40 ° C sous la température ambiante. (version en vente direct ici)
• Les caméras de refroidissement améliorées peuvent réguler la température jusqu'à 45 ° C sous la température ambiante. Par rapport à la variante standard, les caméras de refroidissement améliorées sont un peu plus volumineuses en raison d'un dissipateur thermique plus grand, légèrement plus lourdes et un peu plus bruyantes en raison de ventilateurs plus puissants. (Uniquement sur demande)

Alimentation

L'alimentation 12 V CC permet le fonctionnement de la caméra à partir d'une source d'alimentation arbitraire, y compris des piles, des adaptateurs muraux, etc. L'adaptateur universel 100-240 V CA / 50-60 Hz, 60 W est fourni avec la caméra. Bien que la consommation électrique de la caméra ne dépasse pas 50 W, le bloc d'alimentation de 60 W garantit un fonctionnement sans bruit.

• Alimentation de la caméra 12 V DC
• Consommation électrique de la caméra <8 W sans refroidissement
• Refroidissement maximal de 47 W
• Fiche d'alimentation 5,5 / 2,5 mm, centre +
• Tension d'entrée de l'adaptateur 100-240 V AC / 50-60 Hz
• Tension de sortie de l'adaptateur 12 V CC / 5 A
• Puissance maximale de l'adaptateur 60 W

Spécifications d'alimentation

Avertissement:
Le connecteur d'alimentation de la tête de caméra utilise la broche centrale plus. Bien que toutes les alimentations modernes utilisent cette configuration, assurez-vous toujours que la polarité est correcte si une source d'alimentation autre que celle fournie est utilisée.


La caméra contient ses propres blocs d'alimentation à l'intérieur, de sorte qu'elle peut être alimentée par une source d'alimentation non régulée de 12 V CC - la tension d'entrée peut être comprise entre 10 et 14 V.Cependant, certains paramètres (comme l'efficacité de refroidissement) peuvent se dégrader si l'alimentation tombe en dessous 12 V.

La caméra C3 mesure sa tension d'entrée et la fournit au logiciel de contrôle. La tension d'entrée est affichée dans l'onglet Refroidissement de l'outil de contrôle de la caméra d'imagerie du programme SIPS. Cette fonction est particulièrement importante si vous alimentez l'appareil photo à partir de piles.

Obturateur mécanique

Les caméras C3 sont équipées d'un obturateur mécanique, ce qui est une caractéristique très importante permettant des observations sans surveillance (configurations entièrement robotiques ou simplement à distance). Sans obturateur mécanique, il n'est pas possible d'acquérir automatiquement des images DARK, nécessaires pour un calibrage correct de l'image, etc.

L'obturateur mécanique des caméras C3 est conçu pour être aussi fiable que possible, le nombre de cycles d'ouverture / fermeture est pratiquement illimité, car il n'y a pas de surfaces frottant les unes contre les autres. Le prix d'une fiabilité élevée est le mouvement d'obturation lent. Heureusement, l'obturation mécanique n'est pas nécessaire pour le contrôle de l'exposition, uniquement pour prendre des cadres sombres et éventuellement des cadres de polarisation - tous les capteurs CMOS utilisés sont équipés d'un obturateur électronique.

Le micrologiciel de l'appareil photo optimise le fonctionnement de l'obturateur pour éviter les mouvements inutiles. Si une série d'images lumineuses est prise immédiatement l'une après l'autre, l'obturateur reste ouvert pour ne pas introduire de retard assez important du cycle fermeture / ouverture entre chaque paire d'images lumineuses ultérieures. Dans le cas où l'image suivante doit être sombre ou biaisée, l'obturateur se ferme avant l'exposition au cadre sombre et vice versa - l'obturateur reste fermé si une série d'images sombres est acquise et ne s'ouvre qu'avant l'image claire suivante. Si aucune exposition n'est prise pendant quelques secondes alors que l'obturateur est ouvert (c'est-à-dire après une exposition d'image à la lumière), le micrologiciel de l'appareil photo ferme l'obturateur pour couvrir le capteur de la lumière entrante.

Distance de BackFocus

Les distances de Backfocus indiquées incluent des corrections pour tous les éléments optiques dans le trajet de la lumière (fenêtre optique de chambre froide, verre de protection du capteur, ...), fixés dans le corps de la caméra. Ainsi, les valeurs indiquées ne sont pas mécaniques, mais des distances focales optiques arrière. Cependant, aucune correction pour les filtres n'est incluse, car les épaisseurs des différents filtres sont très différentes.

Les caméras C3 sont fabriquées dans de nombreuses variantes et peuvent être connectées à divers accessoires, ce qui conduit à de nombreuses valeurs de distance focale arrière possibles.

Il existe deux groupes d'adaptateurs de télescope et d'objectif, qui diffèrent par la définition de la distance focale arrière:

• Adaptateurs sans BFD strictement défini. Ces adaptateurs sont conçus pour fournir un BFD aussi bas que possible. (sur demande avec des bagues fine)
• Adaptateur avec BFD défini. Ces adaptateurs sont généralement destinés aux correcteurs optiques (aplatisseurs de champ, correcteurs de coma, ...) et également aux objectifs photographiques. Le maintien du BFD défini est nécessaire pour assurer le bon fonctionnement des correcteurs ou pour pouvoir réaliser la mise au point avec des objectifs photographiques. (Version proposé chez univers astro avec 55mm de BF avec bagues M48 ou 61.5mm avec OAG)

Remarque:
Une variante spéciale de l'adaptateur avec BFD défini est l'adaptateur Off-Axis Guider. Garder sa distance par rapport au capteur est alors nécessaire pour réaliser la mise au point avec la caméra de guidage lorsque la caméra principale est mise au point.

Diviseur optique

La caméra C3 peut être équipée en option d'un adaptateur de guidage hors axe. Cet adaptateur contient un miroir plat, incliné de 45 ° par rapport à l'axe optique. Ce miroir réfléchit une partie de la lumière entrante dans le port de la caméra de guidage. Le miroir est situé suffisamment loin de l'axe optique pour ne pas bloquer la lumière provenant du capteur principal de la caméra, de sorte que l'optique doit être capable de créer un champ de vision suffisamment large pour éclairer le miroir incliné.

Le C3-OAG propose le filetage M68×1 côté télescope. La distance focale arrière est de 61,5 mm.

Avertissement:

Notez que le C3-OAG est fabriqué pour une base d'adaptateur de taille «L», il est donc compatible avec les roues de filtre externes «M» et «L» uniquement.

Alors que C2-OAG (avec filetage intérieur M48 × 0,75 ou M42 × 0,75) pour la base de l'adaptateur de taille «S» peut être techniquement monté sur une roue de filtre externe de taille «S», le miroir est si proche de l'axe optique qu'il protège partiellement les capteurs utilisé dans les caméras C3 et C2-OAG n'est pas recommandé pour les caméras C3-61000.

Lorsqu'il est utilisé sur une caméra avec roue de filtre interne, une base d'adaptateur mince est utilisée.

Si l'OAG est utilisé sur une caméra sans roue de filtre, une base d'adaptateur plus épaisse doit être utilisée pour maintenir la distance focale arrière et permettre à la caméra de guidage d'atteindre la mise au point.

Le port de guidage OAG est compatible avec les caméras C0 et C1 avec adaptateur à monture CS. Il est nécessaire de remplacer l'adaptateur CS / 1,25 ”par une variante courte de 10 mm dans le cas des caméras C1. Étant donné que les caméras C0 et C1 sont conformes à la norme de montage CS (BFD 12,5 mm), toute caméra suivant cette norme avec un adaptateur de 10 mm de long de 1,25" doit fonctionner correctement avec le C3-OAG.
